SDR TRX PicAStar nach DL4JAL

Ich möchte Euch meinen PicAStar vorstellen. PicAStar ist ein SDR Transceiver. Die Entwicklung des PicAStar haben wir englischen Amateurfunkern zu verdanken. Federführend war G3XJP. Die Originalunterlagen sind auf http://uk.groups.yahoo.com/group/picaproject/ zu finden.

Star(DL4JAL) und darüber die 100 Watt PA.

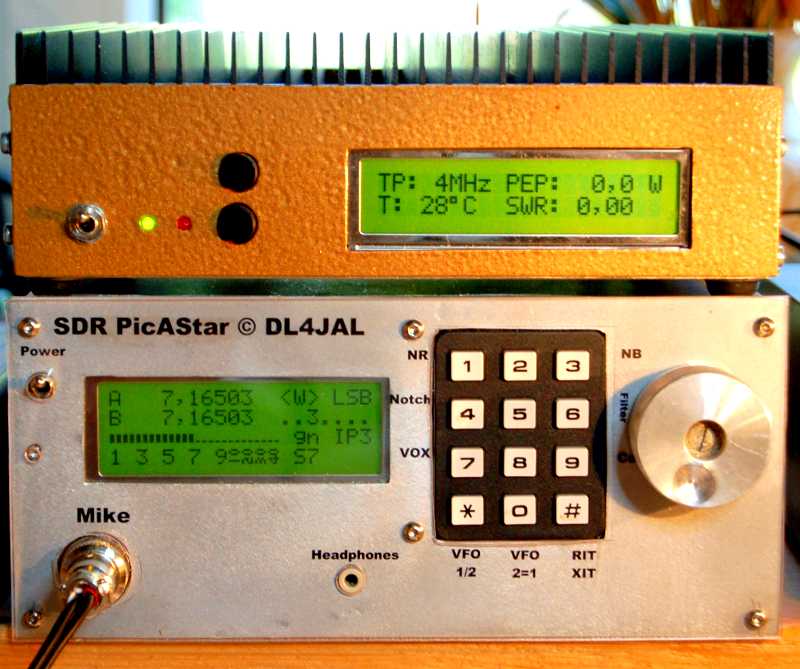

Hier ist mein PicAStar mit einer LCD-Anzeige 4x20 Zeichen zu sehen (Breite 20cm). Darüber ist die PA 100 Watt nach Steve G6ALU zu sehen. Ganz links ist die kleine LED für die Statusanzeige der DSP-Baugruppe. Das ist die einzigste LED. Alles andere wird in der LCD zur Anzeige gebracht.

PicAStar nach DL4JAL

Ich habe vom originalen Star folgende Baugruppen verwendet:

DSP-Baugruppe (unverändert)
ZF-Baugruppe (unverändert)
MR-Baugruppe (neues Layout)

Neu entworfen habe ich:

Frontbaugruppe mit PIC 18F4520. In der Frontbaugruppe sind mehere Originalbaugruppen zusammengefasst.
- LCD-Anzeige 4x20 Zeichen, Tastenfeld 3x4 (PnM)
- Drehgeberdekodierung (PnM)
- RS232 Wandlung (PnM)
- Ansteuerung DDS-Baugruppe (AD9951)
- Sende- Empfangsumschaltung (Timer)
- S-Meter, SWR, Leistungsanzeige in der LCD (Status)
- Stereo NF Verstärker, Anpassverstärker für Aufzeichnungen
- Verpolungsschutz, Überspannungsschutz
Bandfilterbaugruppe mit eigenen PIC-Prozessor. Dieser PIC schaltet die Relais der Bandfilter. Die Schaltbefehle werden über einen 1-Drahtbus von der Frontbaugruppe empfangen. Es entfällt also eine aufwendige Dekodierung und Verdrahtung.
Tiepassbaugruppe mit eigenen PIC-Prozessor. Dieser PIC schaltet die Relais der Tiefpässe. Die Schaltbefehle werden über einen 1-Drahtbus von der Frontbaugruppe empfangen. Es entfällt also eine aufwendige Dekodierung und Verdrahtung. Enthalten ist auch ein Messkopf für die Leistung und das SWV.
10W PA wurde auch neu entworfen und optimiert. Zusätzlich wurde noch ein Vorverstärker mit einem DSL-IC eingefügt, da die Gegenkopplung in der PA etwas Verstärkung schluckt.
DDS Oszillator mit AD9951. Als DDS habe ich die Neuentwicklung meines Allband-DDS-VFO verwendet. Allerdings ohne Steuerung, die erfolgt ja jetzt durch die Frontbaugruppe.

Es folgen einige Bilder:

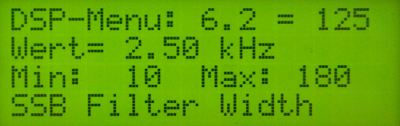

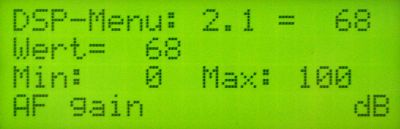

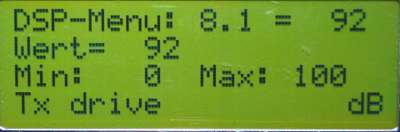

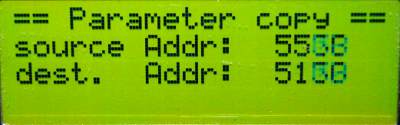

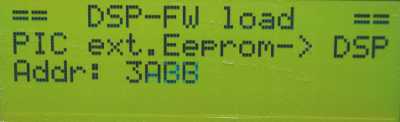

Kopieren der Parameter ExEeprom -> ExEeprom

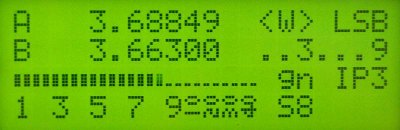

Normaler Empfangsbetrieb in LSB, Filter breit, Filtergruppe GRÜN, BestIP3, Taste3=NB, Taste9=Comp aktiviert, das S-Meter zeigt S8 an

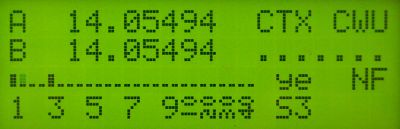

Empfangsbetrieb in CW, Filtergruppe GELB, Best NoiseFloor

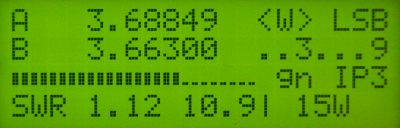

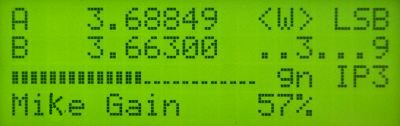

Senden mit SWR, Power Anzeige, max Power 15W

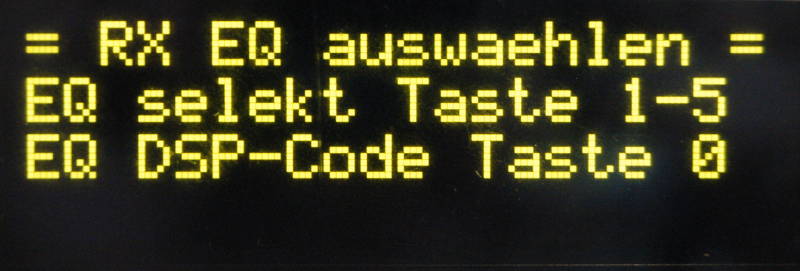

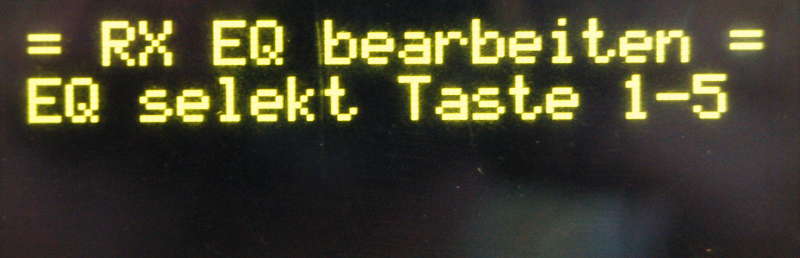

RX EQ Auswahl DDS 62. Auswahl 0 ist der interne EQ

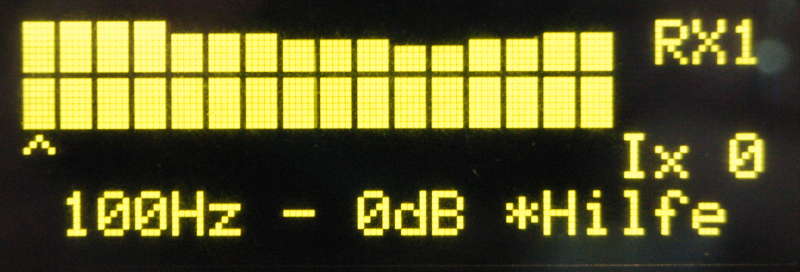

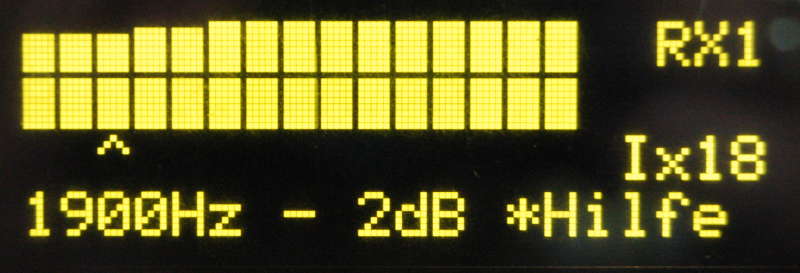

EQ Bearbeitung. Wir sehen die Frequenzen 100Hz bis 1600Hz

EQ Bearbeitung. Wir sehen die Frequenzen 1700Hz bis 3100Hz

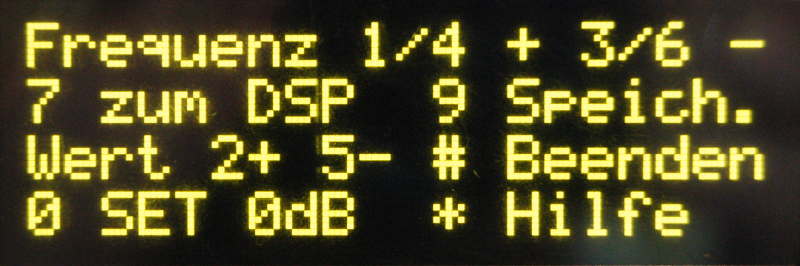

Das Hilfe-Fenster in der EQ Bearbeitung.

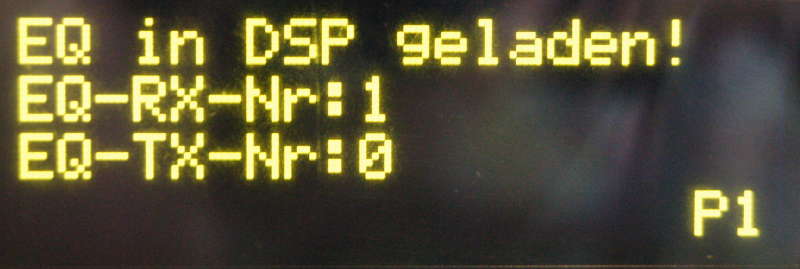

Neu hinzugekommen sind 10 Equalizer, einmal 5 verschiedene für den Empfang und 5 verschieden für das Senden. Im DDS-Menü RX (9)62 und TX (9)63, 64 ist die Eq-Info.

SDR TRX PicAStar nach DL4JAL

Ich möchte Euch meinen PicAStar vorstellen. PicAStar ist ein SDR Transceiver. Die Entwicklung des PicAStar haben wir englischen Amateurfunkern zu verdanken. Federführend war G3XJP. Die Originalunterlagen sind auf http://uk.groups.yahoo.com/group/picaproject/ zu finden.

Hier ist mein PicAStar mit einer LCD-Anzeige 4x20 Zeichen zu sehen (Breite 20cm). Darüber ist die PA 100 Watt nach Steve G6ALU zu sehen. Ganz links ist die kleine LED für die Statusanzeige der DSP-Baugruppe. Das ist die einzigste LED. Alles andere wird in der LCD zur Anzeige gebracht.

PicAStar nach DL4JAL

Ich habe vom originalen Star folgende Baugruppen verwendet:

Neu entworfen habe ich:

Bilder von meinem Star

Die einzelnen Baugruppen

Die PC-Software

Dieses Projekt ist soweit abgeschlossen. Änderungen werden unter "NEWs" angezeigt.
