Automatischer RS232-Umschalter ab FW 1.11

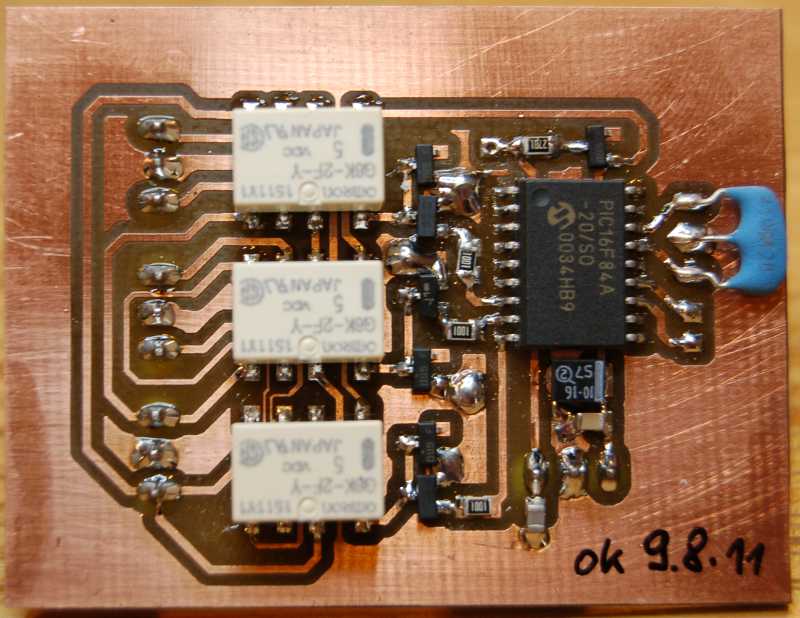

    Baugruppe von unten.

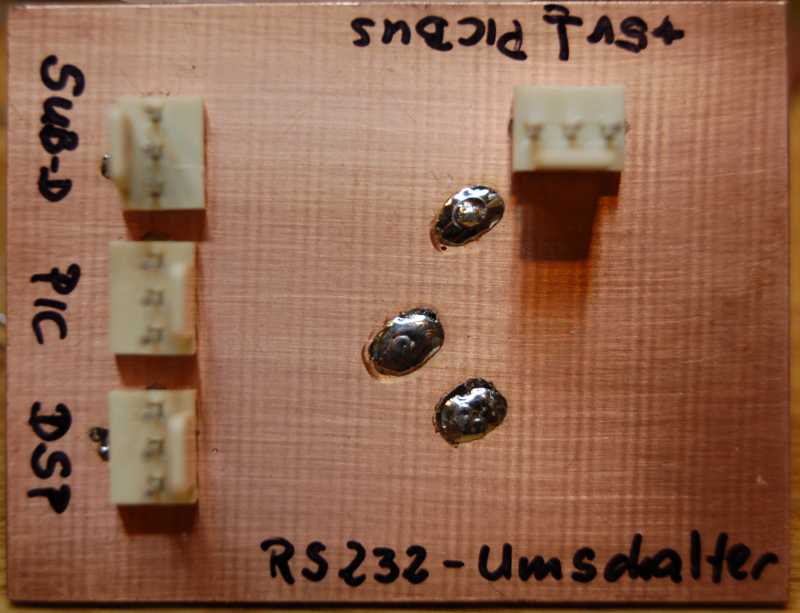

    Baugruppe von oben. Es sind nur die Steckbuchsen zu sehen.

    Diese Baugruppe habe ich nachträglich entwickelt um das lässtige Umschalten der RS232 zu Automatisieren. Das Funktioniert nur mit der FW V1.11 der FrontBG. Der PIC empfängt über die PICBUS.Linie die Befehle zum Umschalten.

    Im DDS-Menü sind das die Punkte

    • 81 Die Verbindung PC - DSP wird geschaltet
    • 82 Die Verbindung PC - PIC (FrontMC) wird geschaltet
    • 83 Die Verbindung PIC - DSP wird geschaltet (default)
    • 89 Remote wird geschaltet. PCtx - PICrx und PCrx - DSPtx

    DDS 89 schaltet den PicAStar in den REMOTE. Daran wird aber noch gearbeitet.

    rs232_mit_mc_3_best_b.pdf Bestückung bottom.

    rs232_mit_mc_3_best_t.pdf Bestückung top

    rs232_mit_mc_3_bom.pdf Bauelemente Auszug aus der Eagledatei.

    rs232_mit_mc_3_lp.pdf Leiterplatte massstabgerecht.

    rs232_mit_mc_3_schaltung.pdf Die Schaltung der Baugruppe.

    rs232mc.hex Hexfile für den PIC 16F84
