Tiefpassbaugruppe nach DL4JAL
Die TP-Baugruppe hat einen eigenen PIC. Im Ruhezustand ist der PIC im Sleepmodus und erzeugt somit keinerlei Störungen. Alle Umschaltbefehle kommen vom Frontmc über eine 1-Draht BUS. Über diesen BUS lassen sich beliebig viele Baugruppen ansteueren, mit nur einem Draht. Ich habe die Firmware so gestaltet, dass immer der entsprechende Tiefpass eingeschaltet wird. Die Relais auf der Baugruppe sind alles bistabile Relais. Diese Relais lassen sich ohne Treiber direkt mit dem PIC schalten. Es fliesst kein Strom nach dem Schaltvorgang. Der RX-Weg wird mit einem Relais abgetrennt. Auf dem Board ist der SWR-Messkopf mit einem Peak and Hold OPV installiert.
Tiefpass Filterdaten Filterdaten (PDF)
Tiefpass-BG Steckerbelegung Steckerbelegung (PDF)
TP Schaltbild Schaltbild (PDF)
TP Bestückung Gesamt 1 Bestückung als Gesamtansicht mit Kupfer oben und unten (PDF)
TP Bestückung Gesamt 2 Bestückung als Gesamtansicht ohne Kupferfläche oben und unten (PDF)

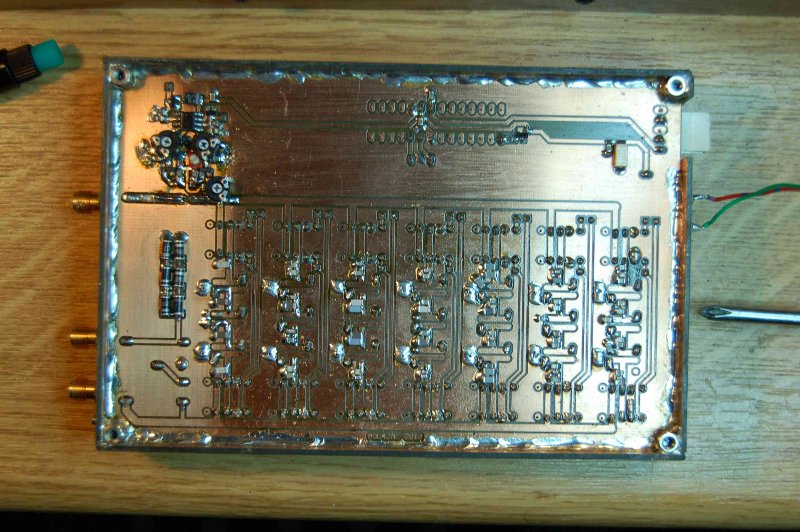

TP Bestückung von unten Bestückung von unten (PDF)
TP Bestückung von unten Bestückung von unten mit Leiterbahn (PDF)
TP Bestückung von unten Bestückung von unten mit Kupferfläche (PDF)

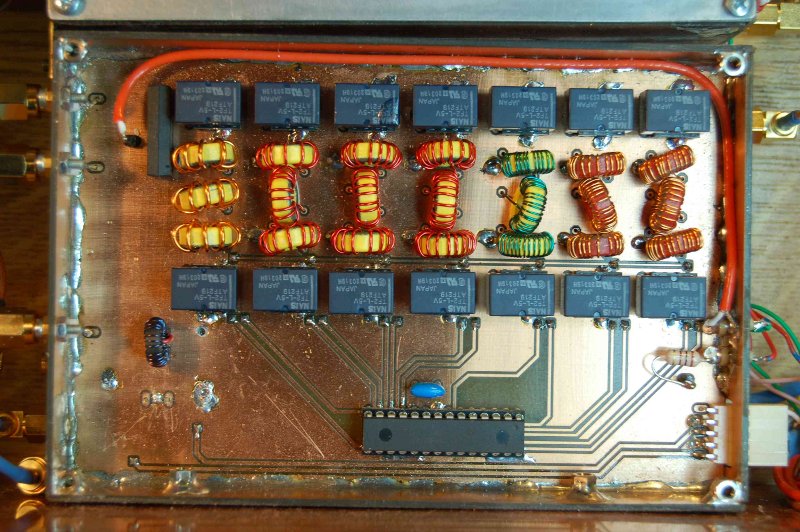

TP Bestückung von oben Bestückung von oben (PDF)
TP Bestückung von oben Bestückung von oben mit Leiterbahn (PDF)
TP Bestückung von oben Bestückung von oben mit Kupferfläche (PDF)
TP Leiterplatte von unten Leiterplatte (PDF)
TP Leiterplatte von oben Leiterplatte (PDF)
tpmc.hex Hexfile für den PIC 16F872
