Mosfet-PA 10Watt

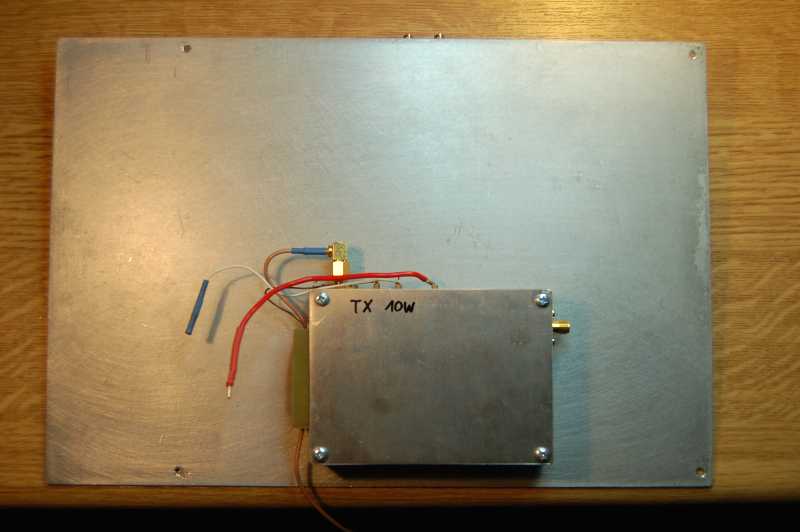

Die PA habe ich direkt an den oberen Gehäusedeckel befestigt. Dieser dient als Kühlung der PA.

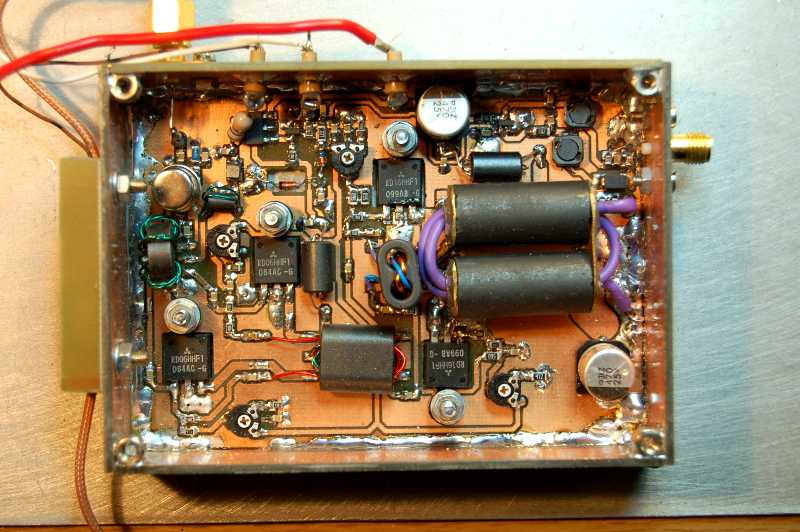

Die Innenansicht der PA.

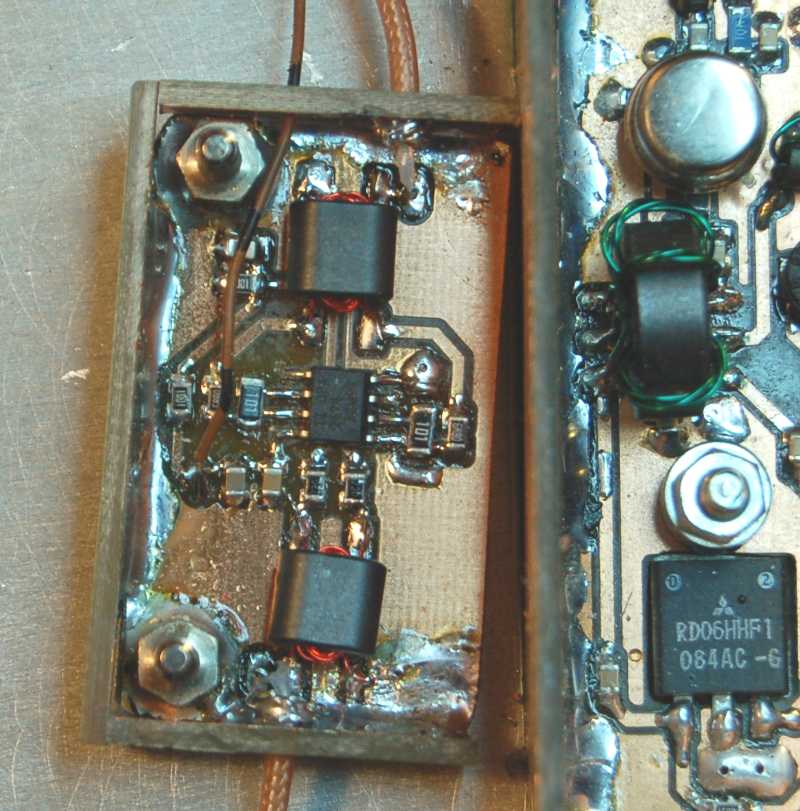

Durch die Gegenkopplungen im Treiber und Endstufe wurde es nötig einen kleinen Vorverstärker einzusetzen. Ich habe einen DSL-IC verwendet der gute Ergebnisse liefert (IP3) und in der Verstärkung genau einstellbar ist. Die 12V des VV werden in der PA an C37 der S/E Umschaltung ausgekoppelt und über ein Durchführungs-C 1n herausgeführt.

opa_driver_schaltung.pdf Schaltung des VV

opa_driver_best.pdf Bestückung VV

opa_driver_lp_top.pdf Leiterplatte VV Unterseite ist Masse.

pa10w_schaltung.pdf Schaltbild der PA

pa10w_best1.pdf Bestückung Ansicht 1

pa10w_best2.pdf Bestückung Ansicht 2

pa10w_best3.pdf Bestückung Ansicht 3

pa10w_lp_top.pdf Leiterplatte TOP. Die Unterseite ist alles Masse.
