Bandfilterbaugruppe nach DL4JAL

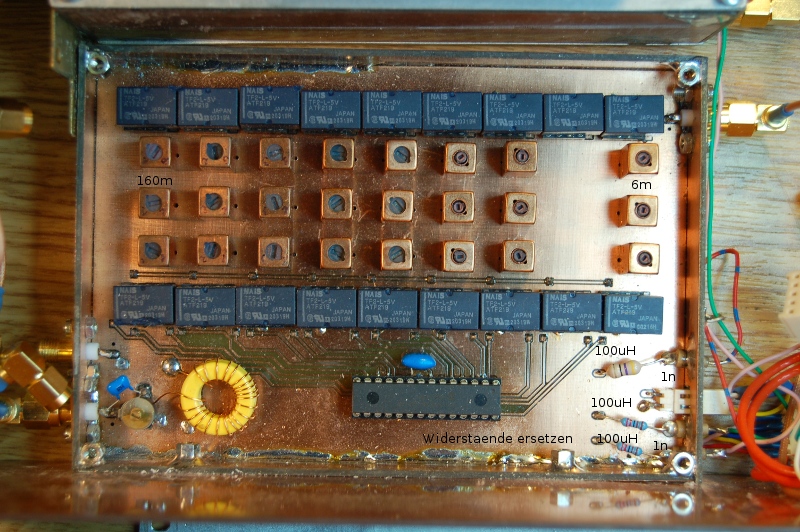

Baugruppe von oben gesehen. Das ist ein Prototyp. Die Platine hat neu einige Änderungen.

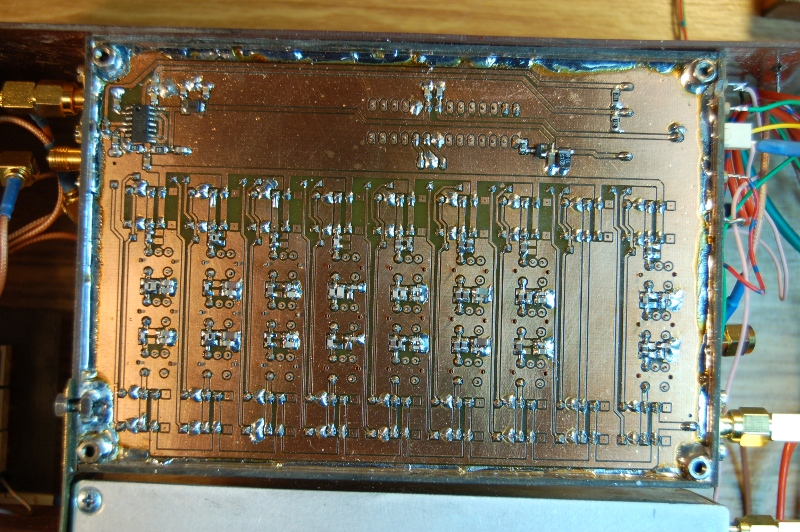

Baugruppe unten gesehen. Die Kapatitäten sind alle SMD 0805.

Die BF-Baugruppe hat einen eigenen PIC. Im Ruhezustand ist der PIC im Sleepmodus und erzeugt somit keinerlei Störungen. Alle Umschaltbefehle kommen vom Frontmc über eine 1-Draht BUS. Über diesen BUS lassen sich beliebig viele Baugruppen ansteueren, mit nur einem Draht. Ich habe die Firmware so gestaltet, dass beim Verlassen eines Amateurfunkbandes der Bypass aktiviert wird. Damit ist es möglich das ganze Kurzwellenband empfangsmäsig zu nutzen. Die Relais auf der Baugruppe sind alles bistabile Relais. Diese Relais lassen sich ohne Treiber direkt mit dem PIC schalten. Es fliesst kein Strom nach dem Schaltvorgang. Der FST3126 dient, wie beim originalen Star, der Auftrennung des RX - TX Weges. Der TX Anschluss geht direkt zur PA.

Bandfilterbaugruppe Filterdaten Filterdaten (PDF)
