Frontbaugruppe mit PIC 18F4520

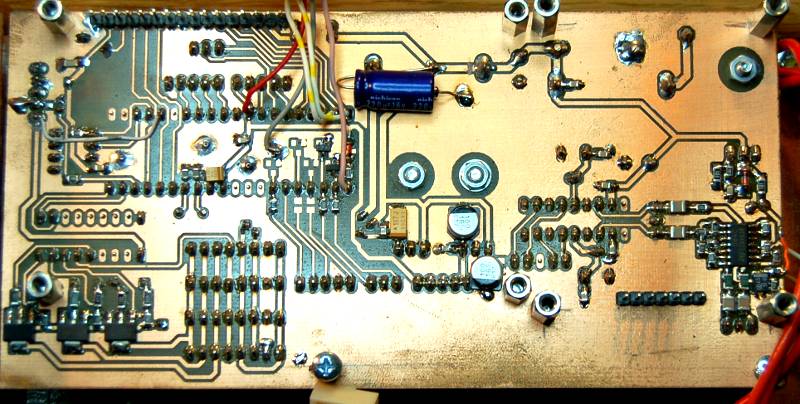

Frontbaugruppe mit 18F4520 von unten. Die LCD und Tastatur sind abgezogen.

Baugruppe von unten gesehen. Die LCD und Tastatur wurde entfernt. Links unten sind die PNP Mosfet für die Spannungszuschaltungen (Timerbaugruppe). Rechts ist der SMD-IC für die Audiotrennverstärker.

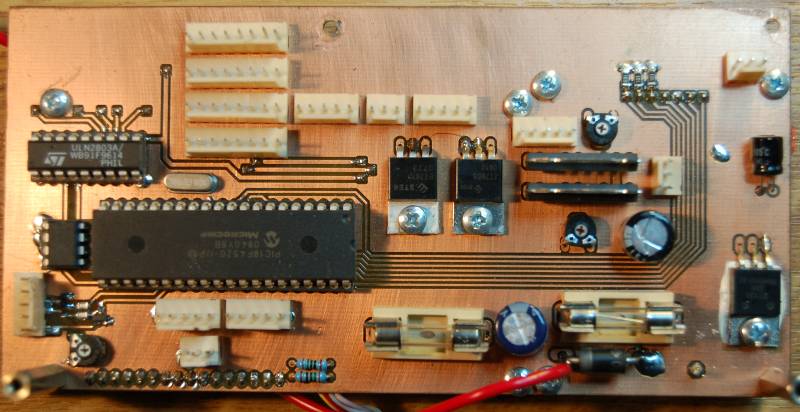

Baugruppe von oben. Der PIC, Eeprom, ULN2803 und die SIL Audioverstärker sind zu sehen.

Baugruppe von oben gesehen. Die Baugruppen STATUS, TIMER und AUDIO sind mit integriert. Zusätzlich ist ein Verpolungsschutz und Überspannungsschutz enthalten.

Update der Firmware

alle Einstellungen bleiben erhalten

932 Sichern des PIC-Eeproms im externen Eeprom.
Die neue FW in den PIC brennen.
32 Restaurieren des PIC-Eeproms mit den Daten aus dem externen Eeprom.

fmc_history.txt History der Firmware

star2_v1_16_en.hex Firmware für den PIC 18F4520 englisch

star2_v1_16_de.hex Firmware für den PIC 18F4520 deutsch

source_v1_15.zip Die Quellen der Firmware für den PIC 18F4520

DDS Menü der Version 1.16 (PDF)
Das DDS Menü ist an die Befehle von G3XJP angelehnt.

Die Beschreibung der Speicherbereiche und DDS-Befehle Version 1.16 (PDF)
Ich habe eine PDF zusammengestellt mit der Beschreibung der einzelnen DDS-Befehle und der Speicherbereiche.

Steckerbelegung Steckerbelegung (PDF)

Schaltbild Schaltbild (PDF)

Bestückung Gesamt Bestückung als Gesamtansicht mit Kupfer oben und unten (PDF)

Bestückung TOP1 Bestückung von oben mit Leiterzug (PDF)

Bestückung TOP2 Bestückung von oben mit Leiterzug Kupfer voll (PDF)

Bestückung TOP3 Bestückung von oben (PDF)

Bestückung BOTTOM1 Bestückung von unten mit Leiterzug (PDF)

Bestückung BOTTOM2 Bestückung von unten mit Leiterzug Kupfer voll (PDF)

Bestückung BOTTOM3 Bestückung von unten (PDF)

Leiterplatte von unten Leiterplatte (PDF)

Leiterplatte von oben Leiterplatte (PDF)
