Ich hatte schon länger die Idee einen kleinen Antennenanalyser zu konstruieren, den man gut für Portabel oder im Urlaub nutzen kann. 2016 habe ich begonnen und mit einem DDS-Modul aus China und dem AD8302 so ein Gerät aufzubauen. Dieser Analyser funktionierte schon mal ganz gut. Er hatte aber nur ein Textdisplay und viel zu wenig Speicher für die Daten der SOL-Kalibrierung. Inzwischen habe ich das Gerät wieder zerlegt. Ich wollte gern ein grafisches Display als Anzeige nutzen, Auflösung 128x64 Pixel. Den Frequenzbereich wollte ich auf den Kurzwellenbereich beschränken. Für die Speicherung der SOL-Kalibrier- und anderer Daten ist ein Eeprom 64kByte vorgesehen. Mit diesem großen Speicher konnte ich die Kalibrierung mit Stützpunkten aller 100kHz realisieren.

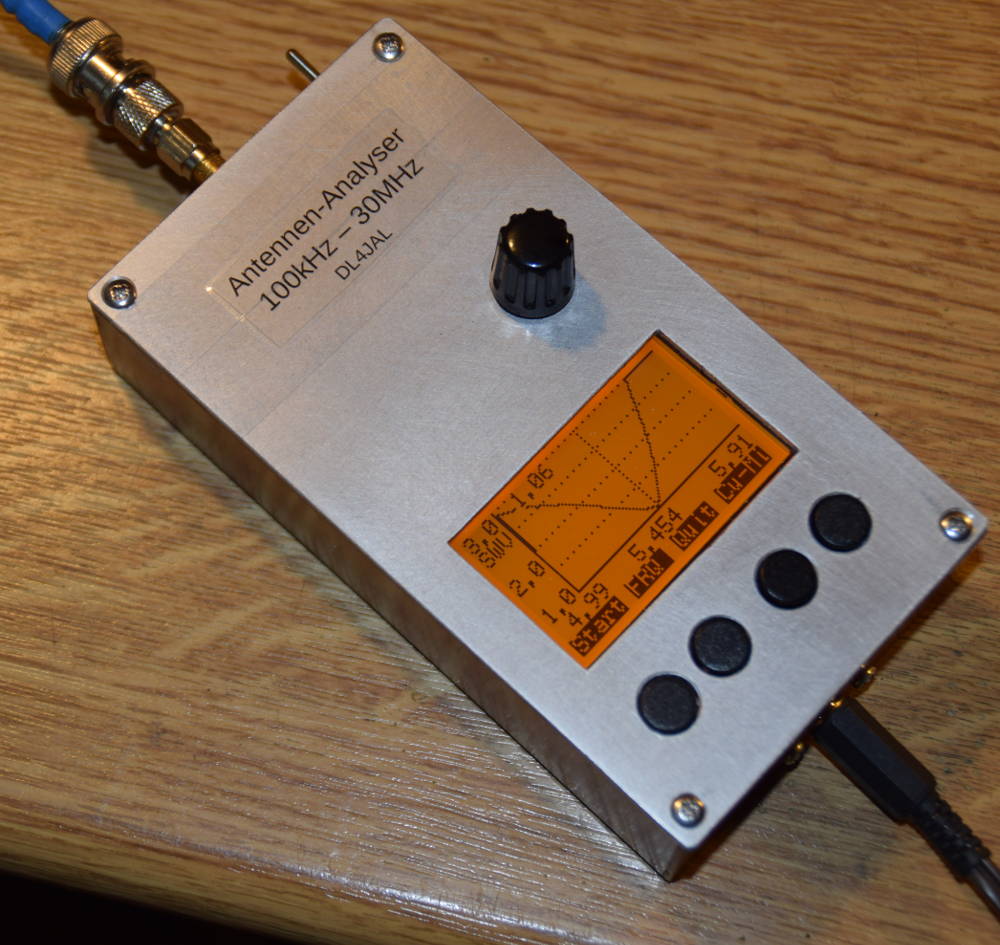

Hier die Ansicht des ersten Prototypes. Im Display ist die Wobbelkurve des 60m Bandes mit der SWR-Kurve zu sehen. Als Bedienelemente sind oberhalb des Displays ein Drehgeber und unterhalb des Displays 4 Tasten vorgesehen. Nach dem Wobbeldurchlauf springt der Kursor (senkrechte Strichellinie) automatisch auf das beste SWR. Der Kursor kann mit dem Drehgeber verschoben werden und das SWR und die Frequenz werden entsprechend angezeigt.

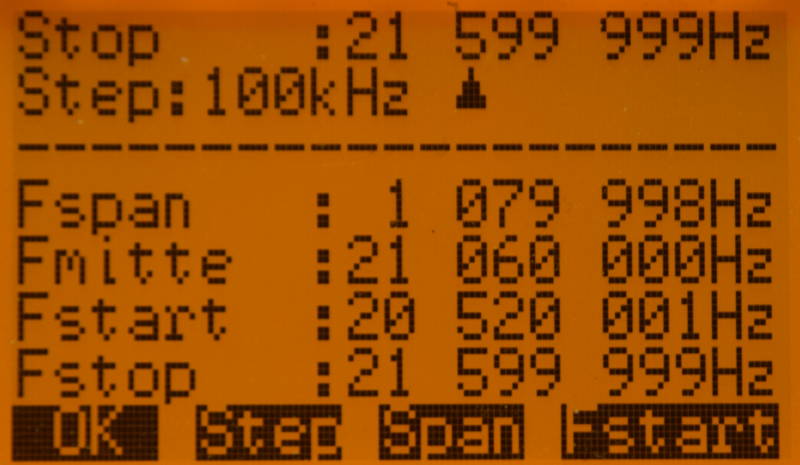

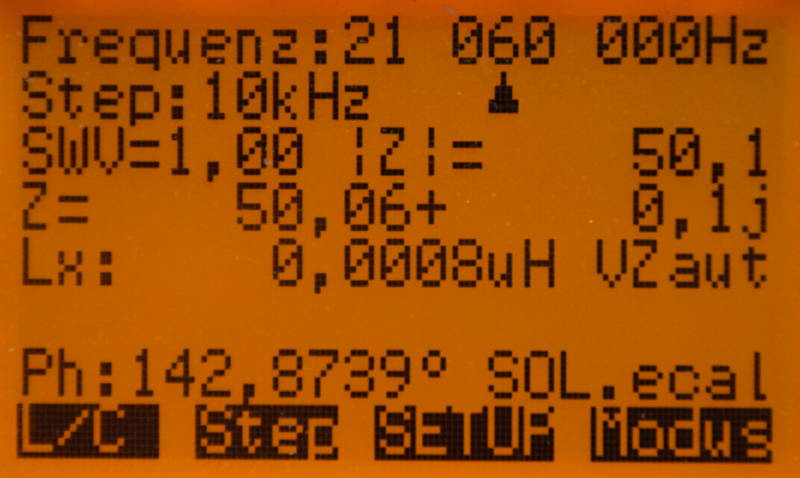

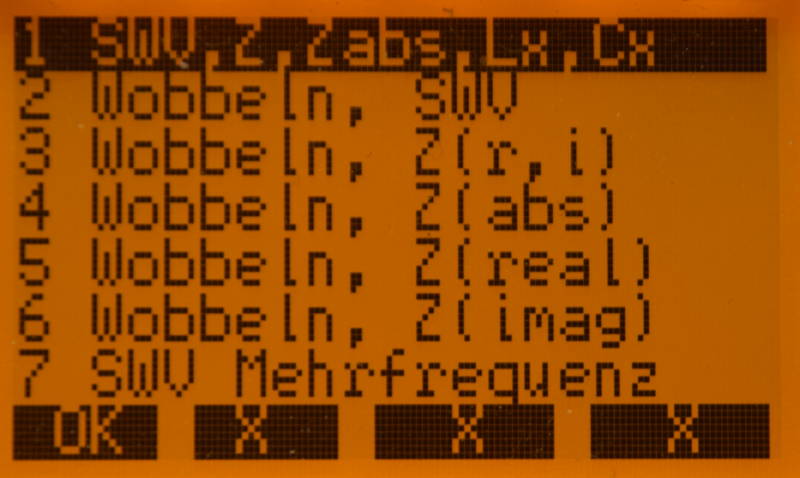

(1) Anzeige der wichtigsten Werte als Zahlen mit Vorzeichenerkennung (2) Auswahl-Menü der Anzeigen. (3) Frequenzeinstellungen vor dem Wobbeln.

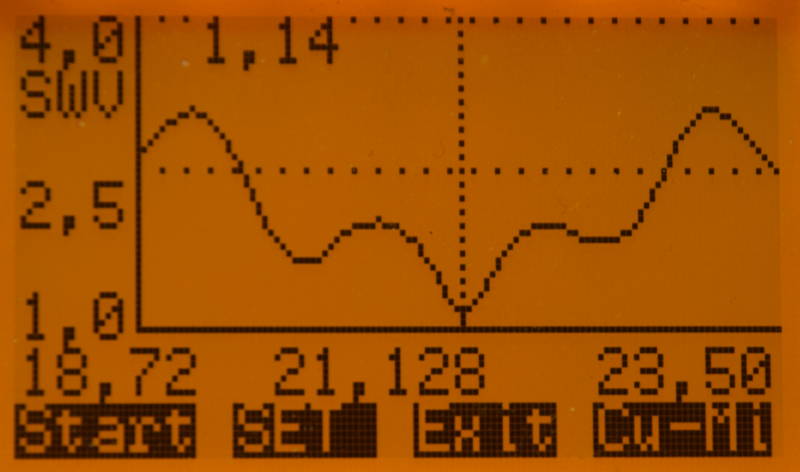

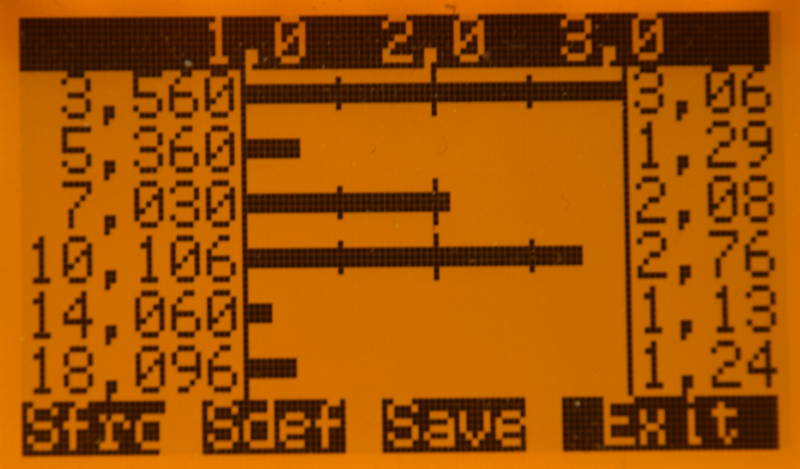

(1) SWR Wobbelergebnis Dipol im 15m Band. (2) SWR Anzeige von 6 verschiedenen Frequenzen gleichzeitig.

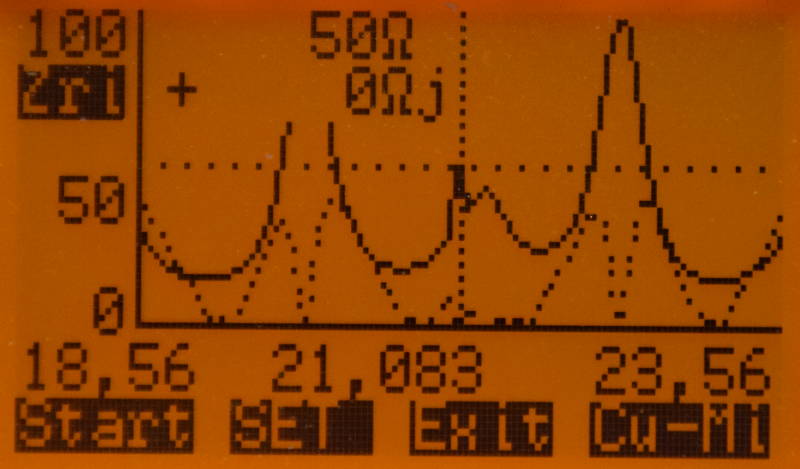

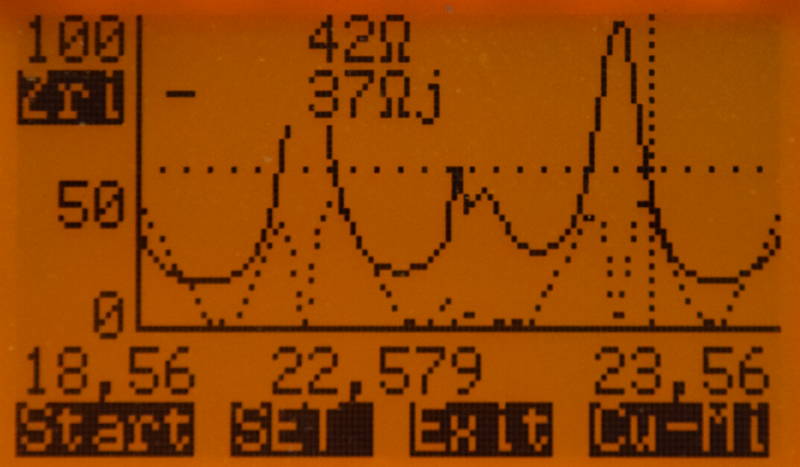

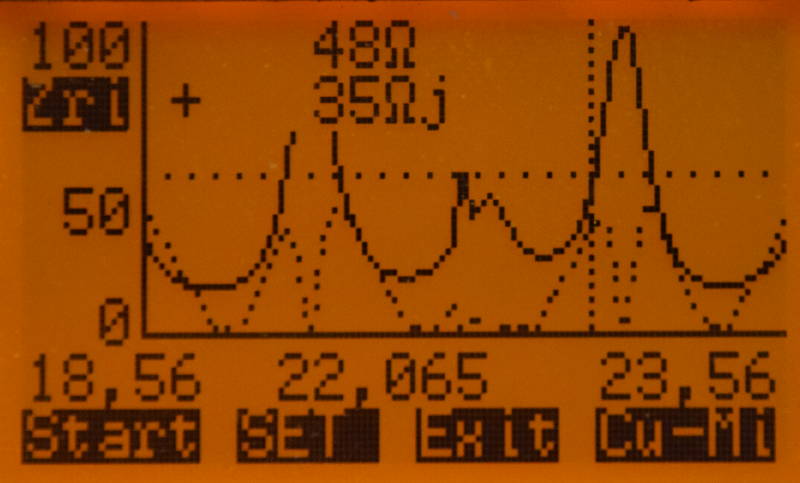

(1) Wobbelergebnis Dipol Zr + Zi im 15m Band. Kusor bestes SWR. (2) Zi, Kursor auf kapazitiven Anteil. (3) Zi, Kursor auf induktiven Anteil.
Der Aufbau eines 2. Gerätes funktionierte nicht so ohne weiteres. Deshalb habe ich die etwas kompliziert aufzubauenden SMD-IC auf kleine Steckmodule gesetzt. Das erlaubt ein Testen der einzelnen Baugruppen. So ist ein Modul entstanden mit dem DDS-IC, das getrennt getestet werden kann. Das 2. kleine Modul beinhaltet den AD8302 und kann auch getrennt getestet werden. Es folgen ein paar Bilder. Weiterhin habe ich den HF-Teil und den Digitalteil auch auf getrennten Platinen. Bei der Konstruktion des HF-Teiles brauchte ich nur diese Platine immer wieder neu zu machen. Ich habe etwa 5 Platinen neu entworfen und geätzt, bis ich mit den Messergebnissen zufrieden war.

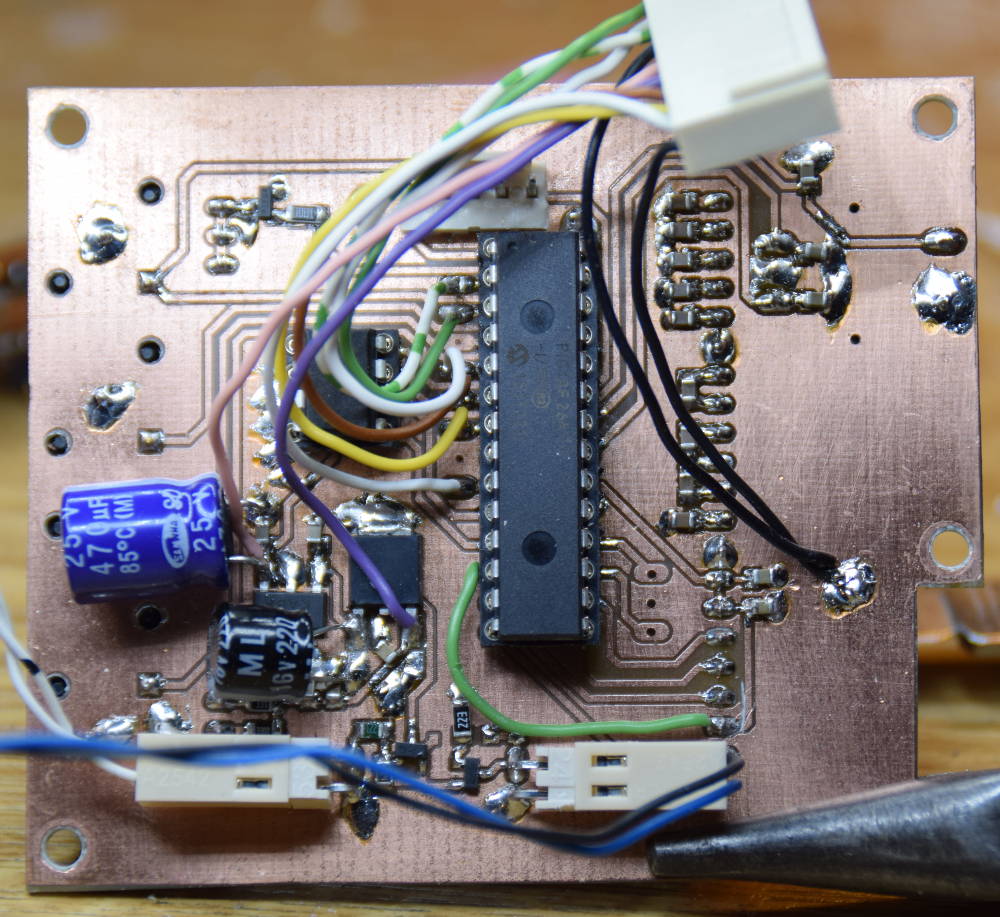

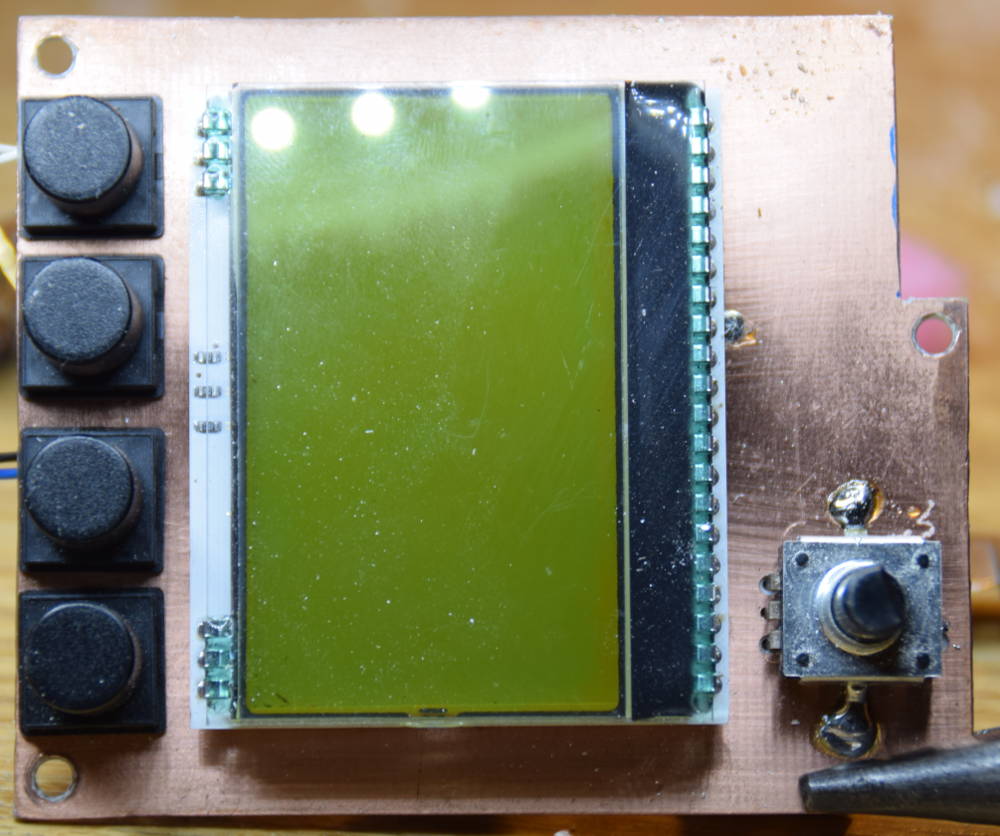

Ansicht der Bedien- und Anzeigeplatine von oben und von unten.

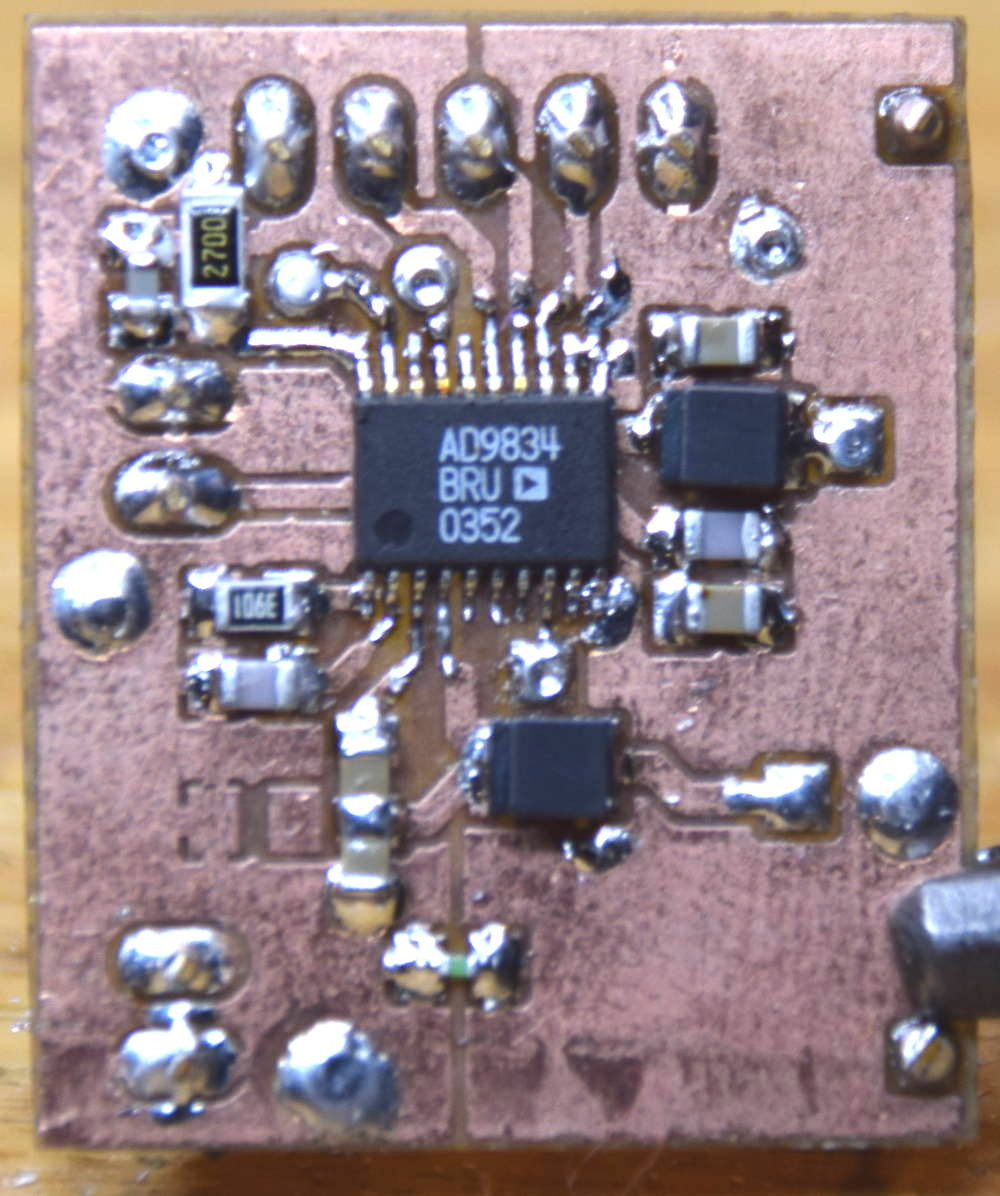

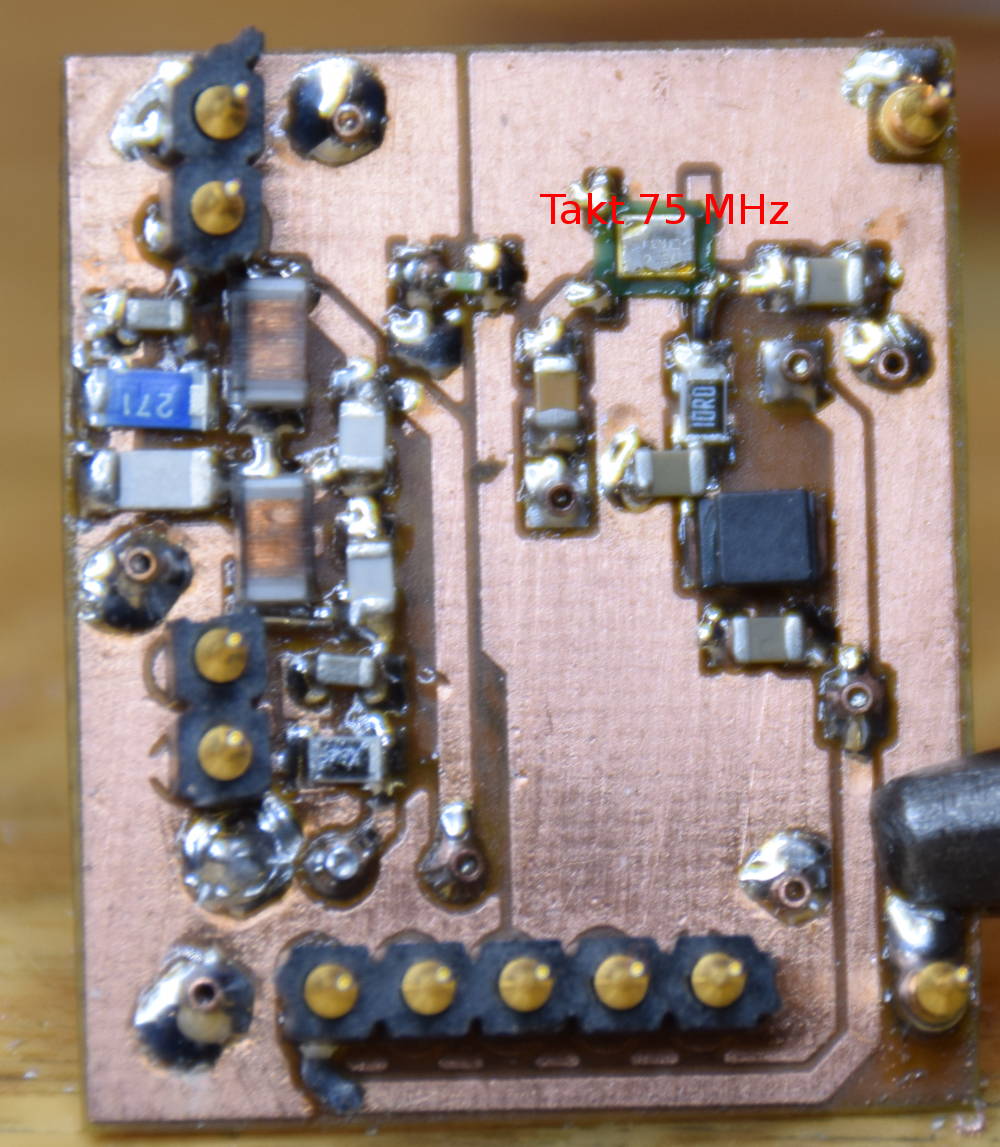

Das DDS-Modul mit dem AD9834, Takt-IC 75 MHz und Tiefpass, von oben und von unten.

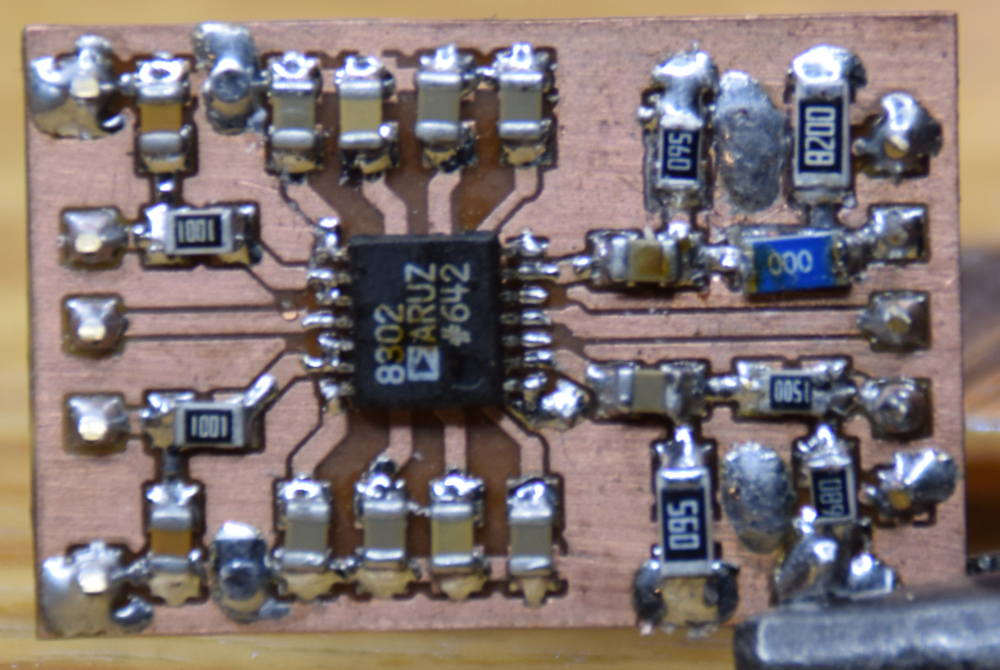

Das DDS-Modul mit dem AD8302.

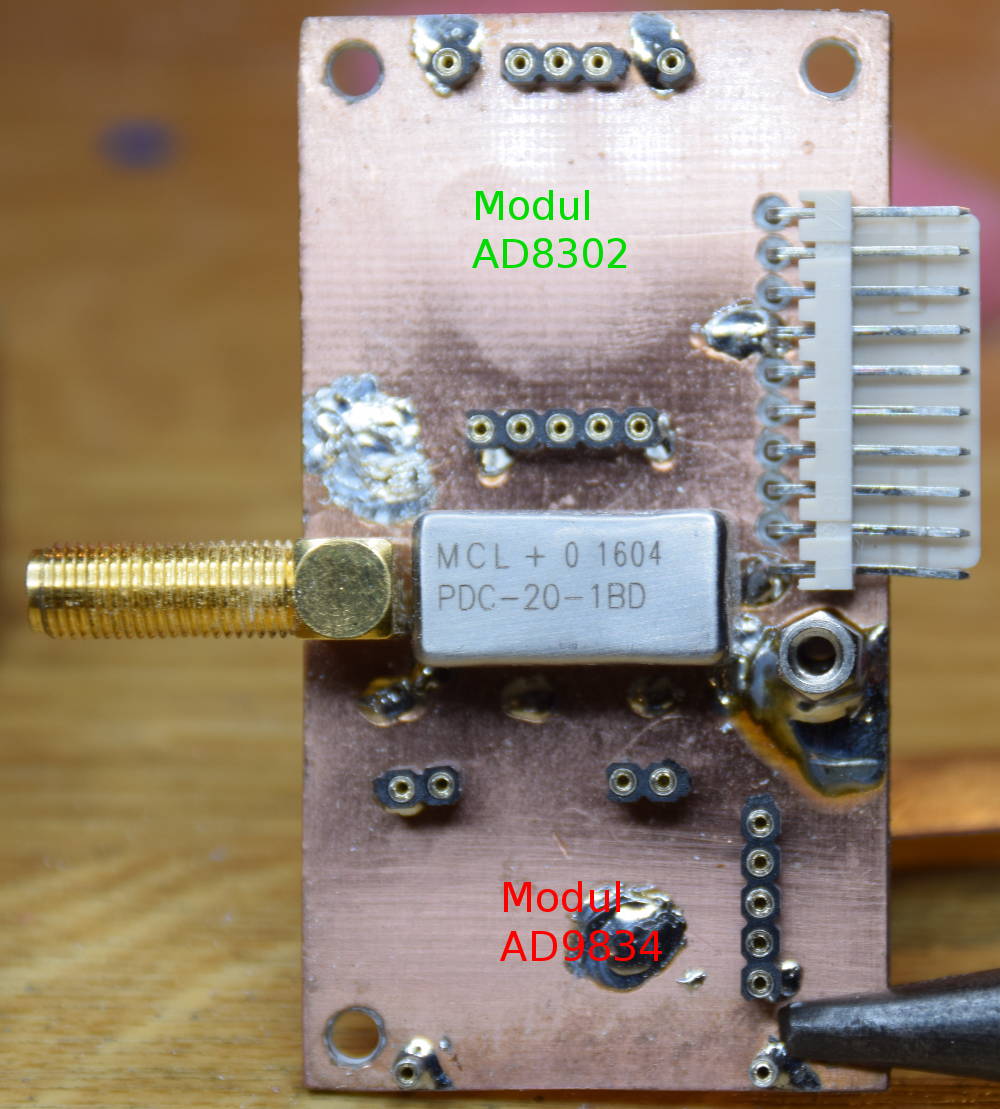

Die HF-Platine mit dem SWR-Richtkoppler von oben und mit dem NMIC BGA614 von unten. Der NMIC bringt den HF Pegel bis auf etwas über 0dBm. Der Richtkoppler hat eine Ausgangsdämpfung von 20dB an seinen Messausgängen. Der AD8302 arbeitet zuverlässig nur im Pegelbereich von -60dBm bis 0dBm.

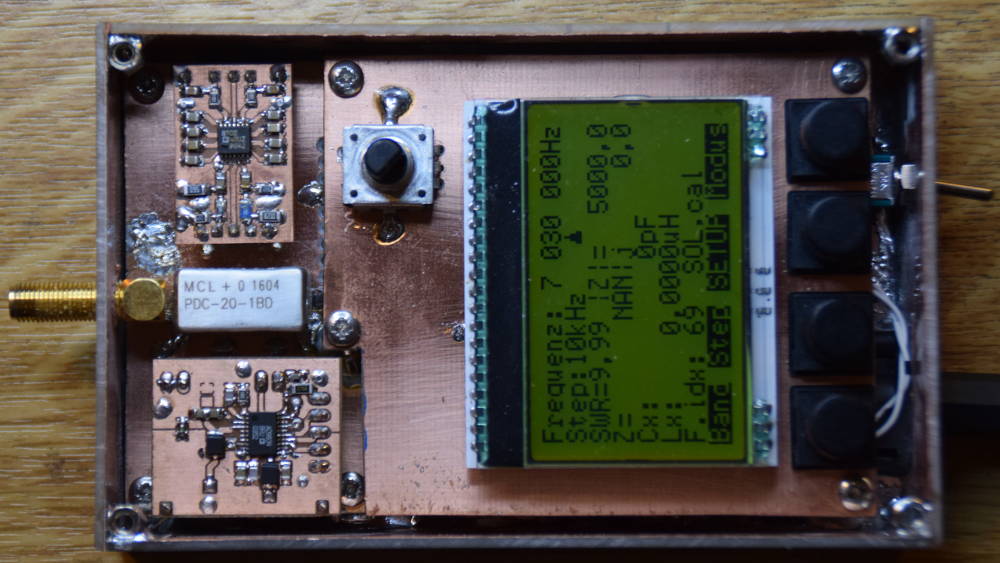

Das Gerät offen mit gesteckten Modulen.
