Splitfilter für die 750Watt PA
Endlich ist mein Splitfilter fertig!
Ich möchte Euch mein Splitfilter für die Mosfet-PA vorstellen. Die Umschaltung erfolgt automatisch durch die Auswertung der RS232-Informationen meines Eigenbau-SDR-TRX PicAStar nach G3XJP. Eine Umschaltung der Filter mit den UP- und DOWN-Tasten ist natürlich auch möglich. Weiterhin habe ich einen Messkopf am Ende des Hochpasses angebracht um die Leistung am Hochpass zu kontrollieren. In die Software muss ich jetzt noch zur Sicherheit eine automatische Zuschaltung des Bypasses einfügen, wenn die maximale Leistung 50 Watt überschreitet. Zum Beispiel, wenn vergessen wird mit der Hand einen passenden Filter einzuschalten.
Einige Bilder

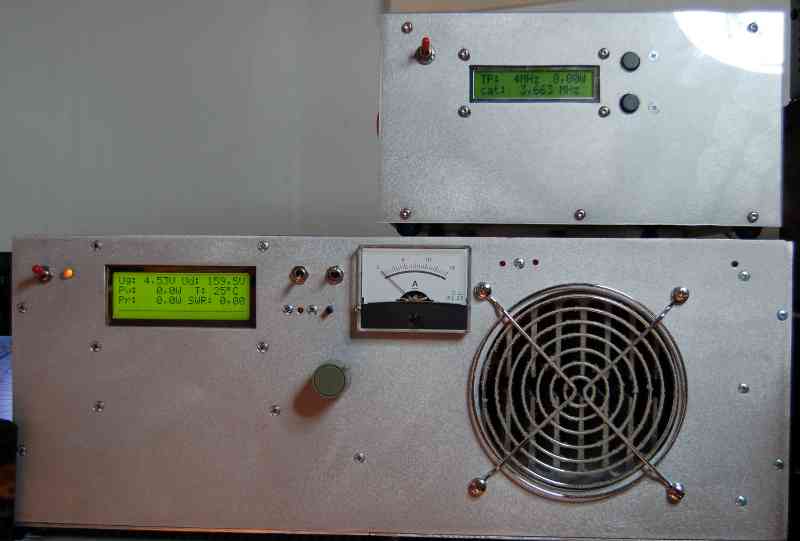

Das Filter steht hier auf meiner Mosfet-PA

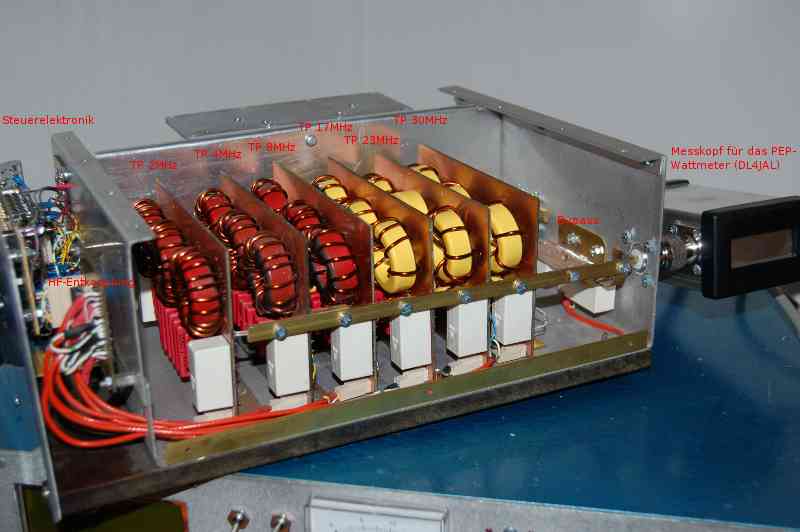

Hier sehen wir die Seite der Tiefpässe. Der Tiefpass mit der höchsten Frequenz ist ganz nahe an der N-Buchse montiert.

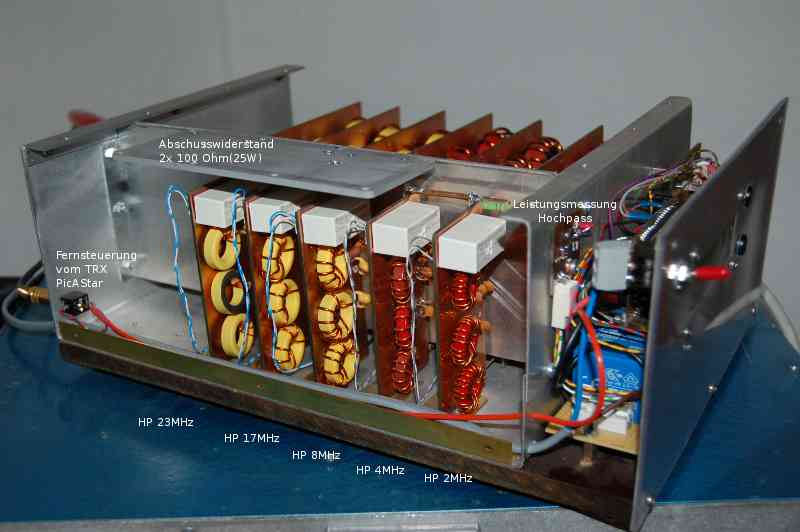

Hier sehen wir die Seite der Hochpässe. Ganz oben ist ein starker Draht. Das ist der Ausgang der Hochpassfilter. Da sind die Abschlusswiderstände angeschlossen. Die kleine Aluplatte ist die Kühlung für die 2x 100Ohm Widerstände. Die Deckplatte des Gehäuses dient auch zusätzlich zur Kühlung.

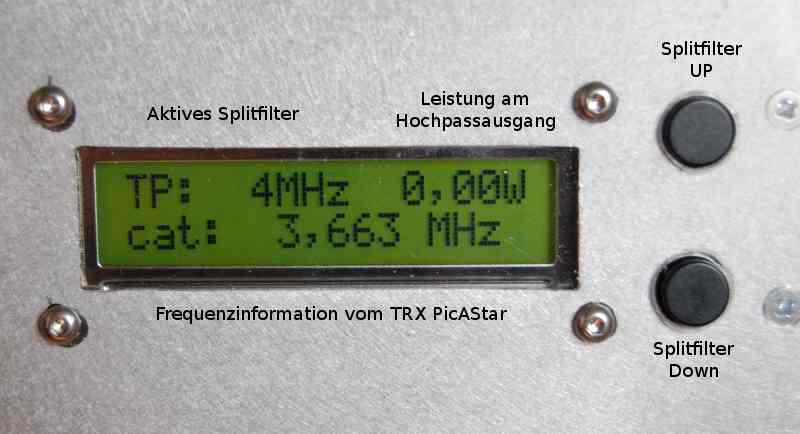

Ansicht der LCD Anzeige
Dokumentationen zum meinem Splitfilter
Dieses Projekt ist keine Nachbauanleitung sondern soll als Anregung dienen. Ohne geeignete Messmittel ist es nicht möglich ein gutes Splitfilter aufzubauen. Das bitte ich zu bedenken!
Schaltungen zu den Filtern
Splitfilter 2MHz Splitfilter 4MHz Splitfilter 8MHz Splitfilter 17MHz Splitfilter 23MHz Splitfilter 35MHzSimulationen mit "Qucs"(Linux) zu den Filtern
Splitfilter 2MHz Splitfilter 4MHz Splitfilter 8MHz Splitfilter 17MHz Splitfilter 23MHz Splitfilter 35MHzSchaltungen und Leiterplatten
bypass_lp_bottom.pdf Leiterplatte Bypass BOTTOM Leiterzügen unten bypass_schaltung.pdf Schaltung Bypass hp_schaltung.pdf Schaltung Hochpass hp_lp_bottom.pdf Leiterpatte Hochpass BOTTOM Leiterzügen unten tp_schaltung.pdf Schaltung Tiefpass tp_lp_bottom.pdf Leiterplatte Tiefpass BOTTOM Leiterzügen unten leistungsmessung_schaltung.pdf Schaltung Leistungsmessung Hochpass leistungsmessung_lp_top.pdf Leiterplatte Leistungsmessung Hochpass TOP. Achtung alle Leiterzüge sind auf der Oberseite leistungsmessung_bestueckung.pdf Bestückung Leistungsmessung Hochpass relaisansteuerung_schaltung.pdf Schaltung Relaisansteuerung relaisansteuerung_lp_bottom.pdf Leiterplatte Relaisansteuerung BOTTOM Leiterzügen unten relaisansteuerung_bestueckung.pdf Bestückung Schaltung Relaisansteuerung mc_schaltung.pdf Schaltung Steuerteil mc_lp_bottom.pdf Leiterplatte Steuerteil BOTTOM Leiterzügen unten mc_bottom.pdf Bestückung Steuerteil unten mc_top.pdf Bestückung Steuerteil obenMessungen
Durchgang Tiefpass Messung mit dem NWT01 FA log. Sonde
Splitfilter 2MHz Splitfilter 4MHz Splitfilter 8MHz Splitfilter 17MHz Splitfilter 22MHz Tiefpass 30MHzDurchgang Tiefpass Messung mit dem NWT01 FA lineare Sonde
Splitfilter 2MHz Splitfilter 4MHz Splitfilter 8MHz Splitfilter 17MHz Splitfilter 22MHz Tiefpass 30MHz Bypass 30MHzMessung mit dem NWT01 FA SWR Messkopf
Splitfilter 2MHz Splitfilter 4MHz Splitfilter 8MHz Splitfilter 17MHz Splitfilter 22MHz Splitfilter 30MHz
