Pegelnormal 0,00 dBm und Frequenznormal 10,000000 MHz
Ich habe ein Pegel- und Frequenz-Normal 10,000000 MHz konstruiert. Die genaue Frequenz 10,0 MHz +/- 0,1 Hz wird mit einem OCXO erzeugt. Die Frequenzstabilität dieses OCXOs ist sehr hoch, kleiner 0,1 Hz.
- Genaue Frequenz durch Kalibrierung mit einem GPS-Frequenznormal 10,000 MHz +/- 0,05 Hz. Die Regelspannung wird mit einem DA-Wandler 12 Bit erzeugt. Kleinster Spannungsschritt 1 mV.
- Der Pegelgenerator ist nach dem Prinzip meines 0,0 dBm Generators aufgebaut. Die Pegelreglung erfolgt über einen OPV-Regelkreis durch den Vergleich mit einer genauen Referenzspannung. Die Referenzspannung wird ebenfalls mit einem DA-Wandler 12 Bit vorgenommen.
- Die Kalibrierung des Pegel erfolgt mit einem externen Messkopf. Der externe Messkopf wird vor jeder Messung mit einem genauen Referenzpegel auf 0,00 dBm kalibriert. Dazu kann der 0,0 dBm Generator oder auch eine andere genaue Pegelquelle verwendet werden. Ich habe noch die Möglichkeit den POWER REF 1,00 mW 50 MHz vom HP POWER METER 437B zum Kalibrieren zu verwenden.
- Der HF-Pegel kann im Bereich +/- 1dB verstellt werden. Der kleinste Schritt beträgt 0,01 dB. Angezeigt wird tausendstel dB um Tendenzen zu erkennen.
(Für größere Darstellung auf das Bild klicken.)
|
|
|
|
|

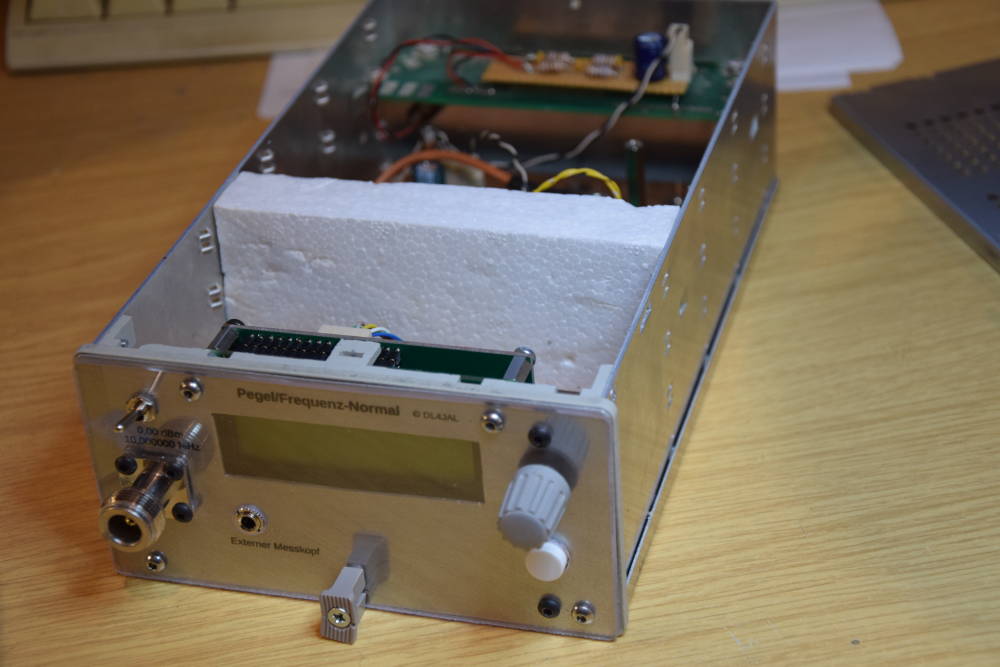

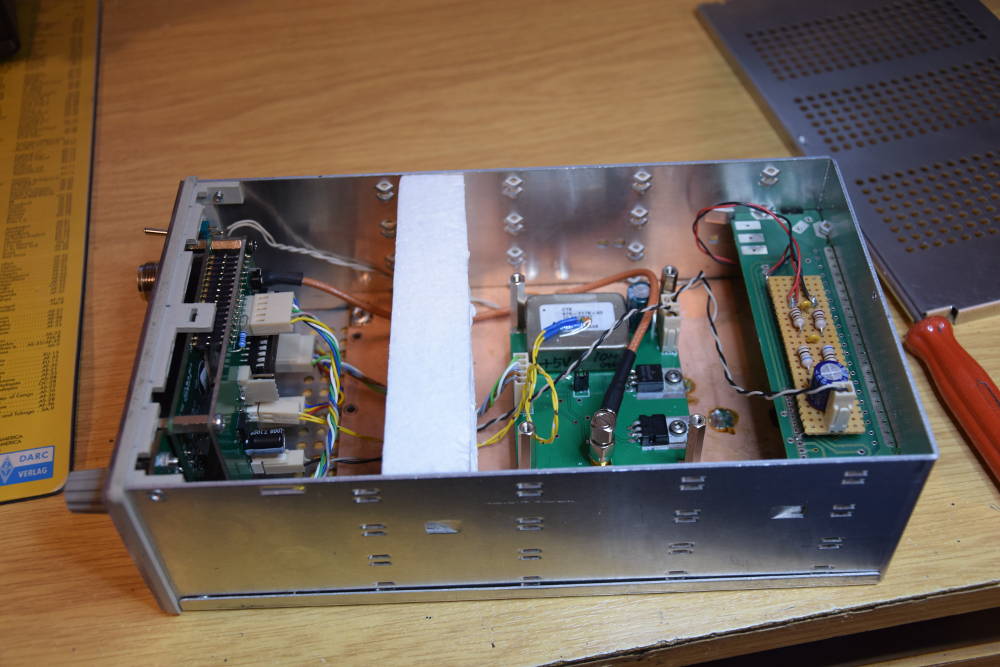

HAMEG 8000 Einschub, eingebaut in ein Leergehäuse |
HAMEG 8000 Einschub, eingebaut in ein Leergehäuse |

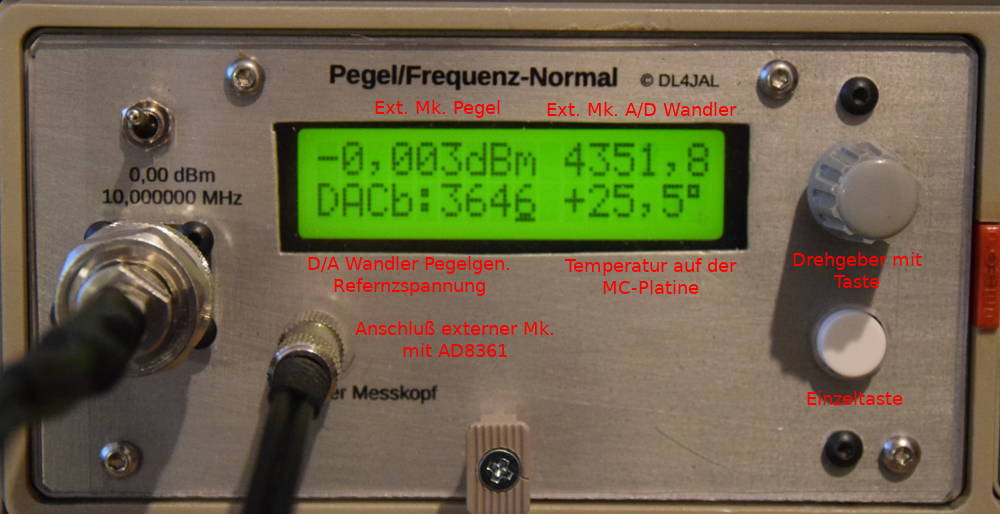

Pegel 0,00 dBm eingestellt. Messung mit externen Messkopf AD8361 |

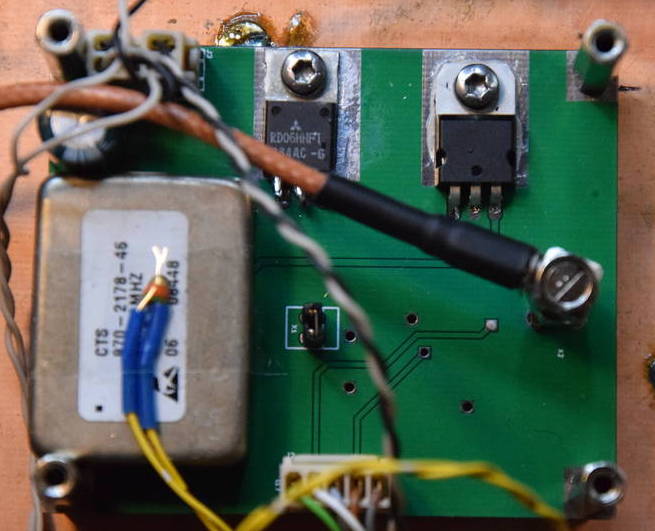

Die Generator-Platine mit dem OCXO |

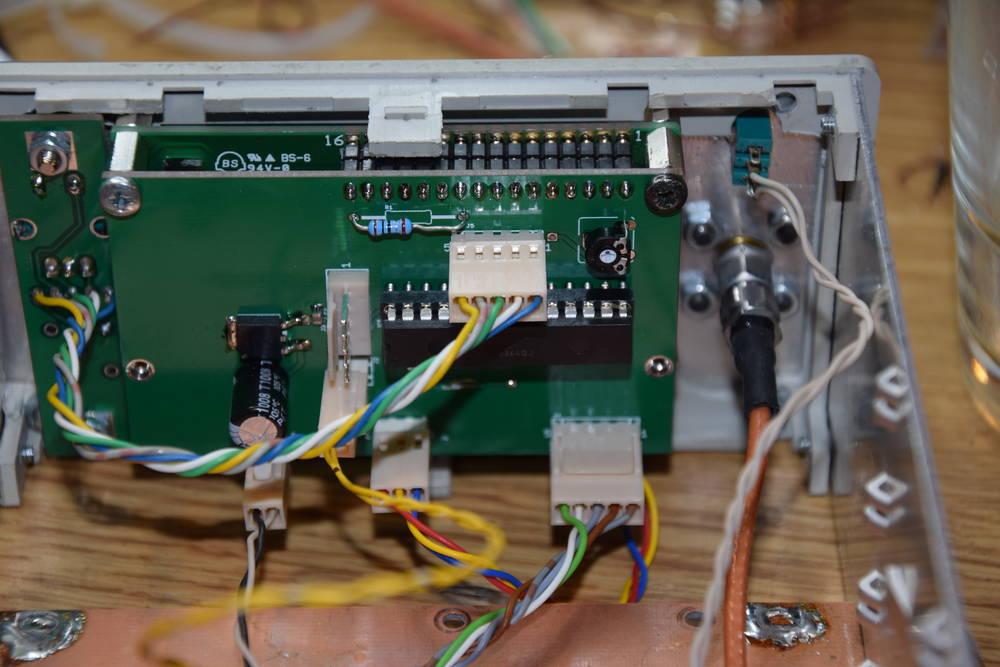

Ansicht der MC-Steuerung |
|
|
|
|
|

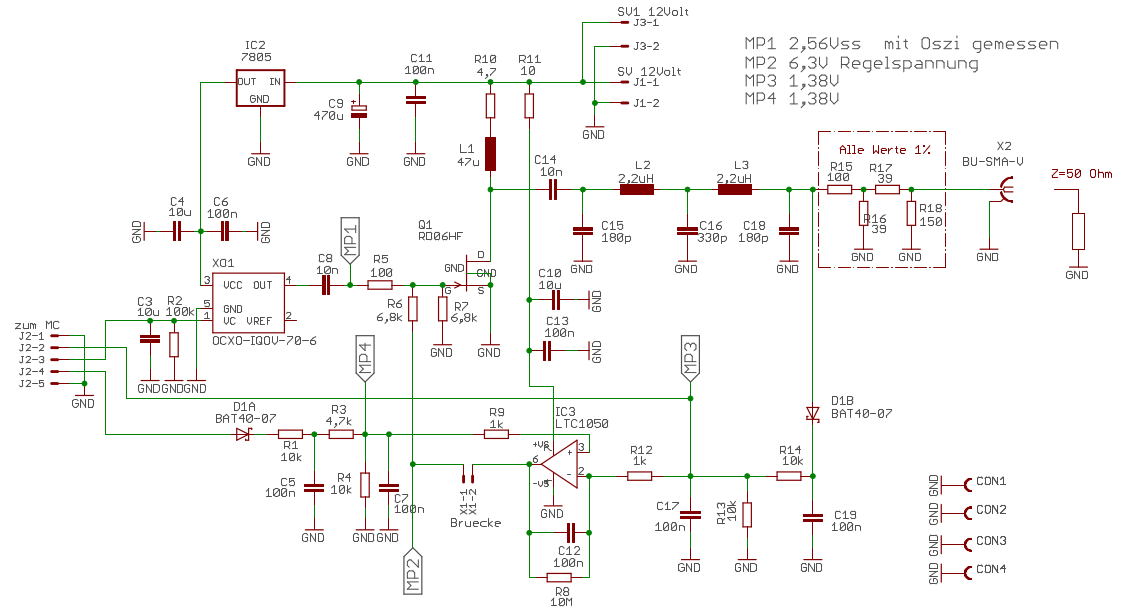

Schaltbild des Generators |

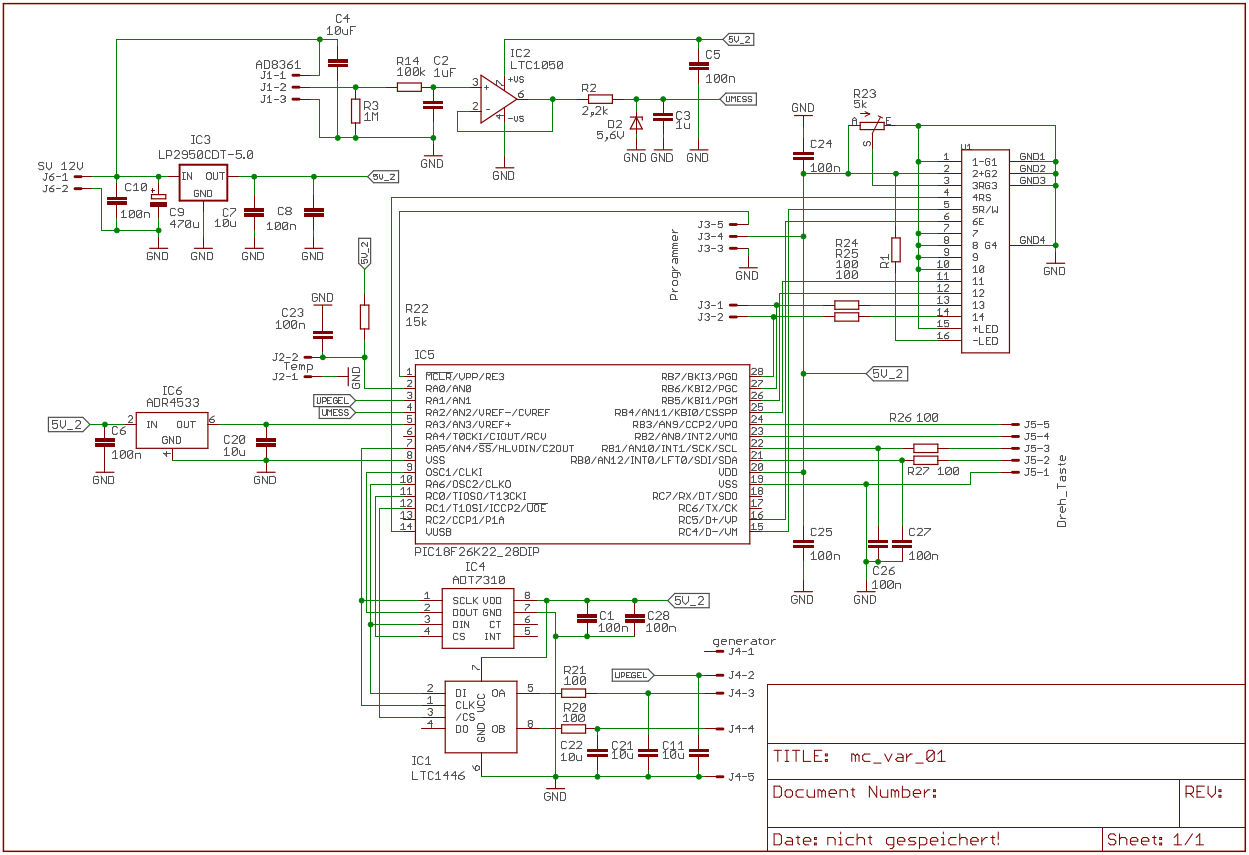

Schaltbild der MC-Platine |

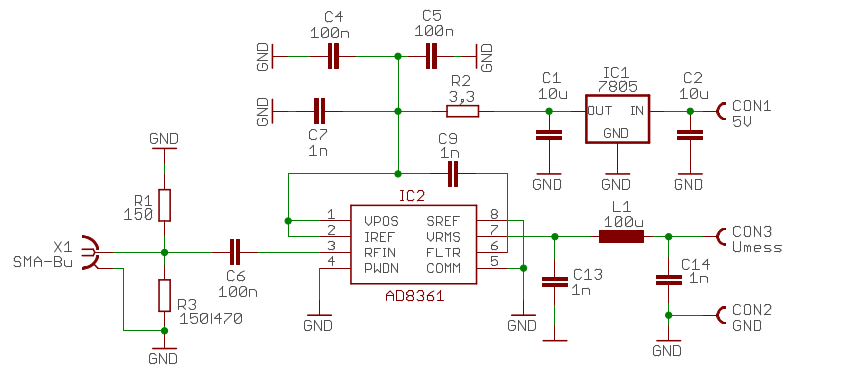

Schaltbild des Messkopfes |

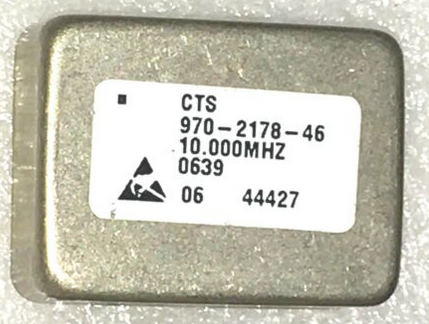

Der verwendete OCXO |

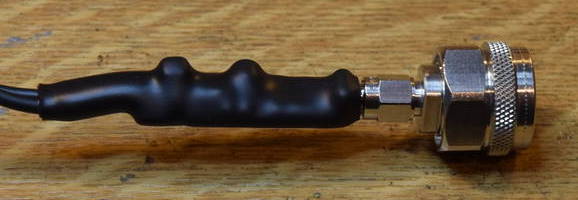

Der Messkopf mit dem AD8361 |
|
|

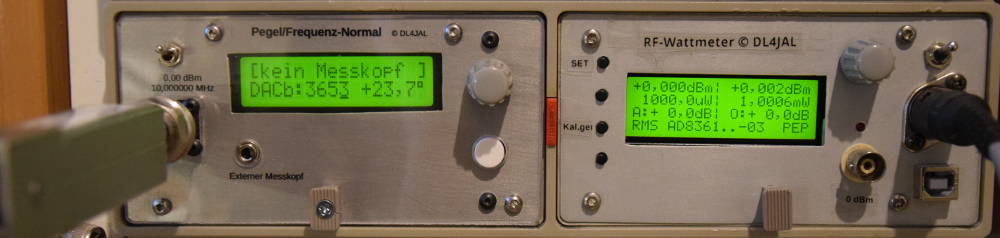

Pegelmessung mit meinem mW-Meter Eigenbau |

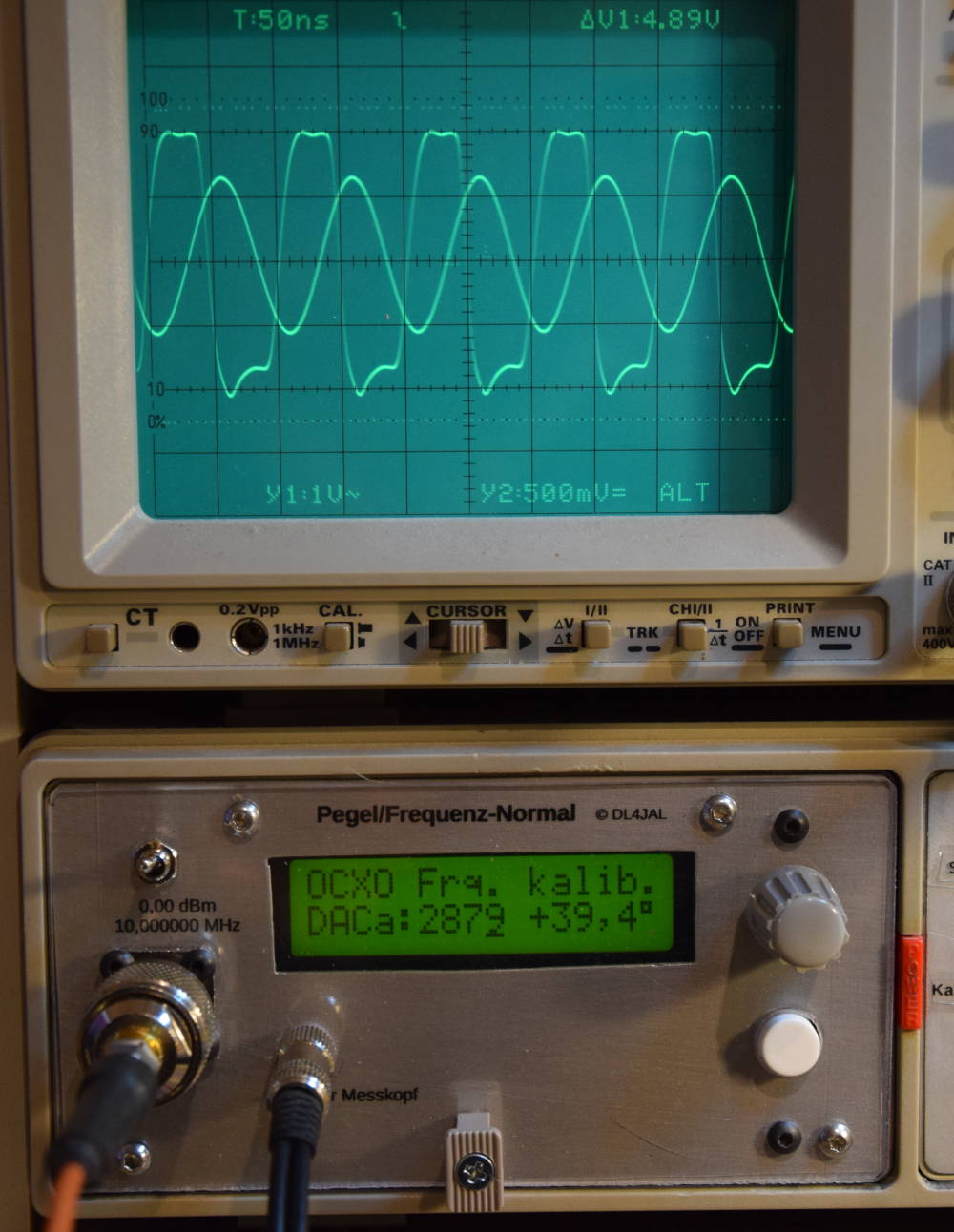

Kalibrierung der genauen Frequenz mit 2 Kanal Oszi Sinus ist der Generator, Rechteck ist GPS Frequenznormal |
Die Dateien für das Pegel/Frequenz-Normal
- pegelfrqnormal.pdf Die Beschreibung der Baugruppe, Hardware, Firmware (Hochgeladen 22.01.21)
- pfnormal_v1_01.hex Die HEX Datei zum programmieren des PIC18F25K22 (Hochgeladen 24.02.21)
|
