Mini mW-Meter mit AD8318
Ich habe eine kleines mW-Meter konstruiert. Der Pegel wird mit dem IC AD8318 gemessen. Die Anzeige erfolgt auf einem kleinen DOG-LCD-Display.
- Frequenzbereich von 1 MHz bis 8 GHz.
- Messbereich von -55 dBm bis +5 dBm. Genauer Pegel -45 dBm bis -10 dBm. Ausserhalb dieses Bereiches wird die Anzeige etwas ungenau.
- Einstellung externer Dämpfungsglieder bis 70 dB, 1 dB Steps ( Anzeige bis 1 kW).
- Korrektur des bekannten Frequenzganges mit einer Offsetkorrektur 0,1 dB Steps +/-.
(Für größere Darstellung auf das Bild klicken.)

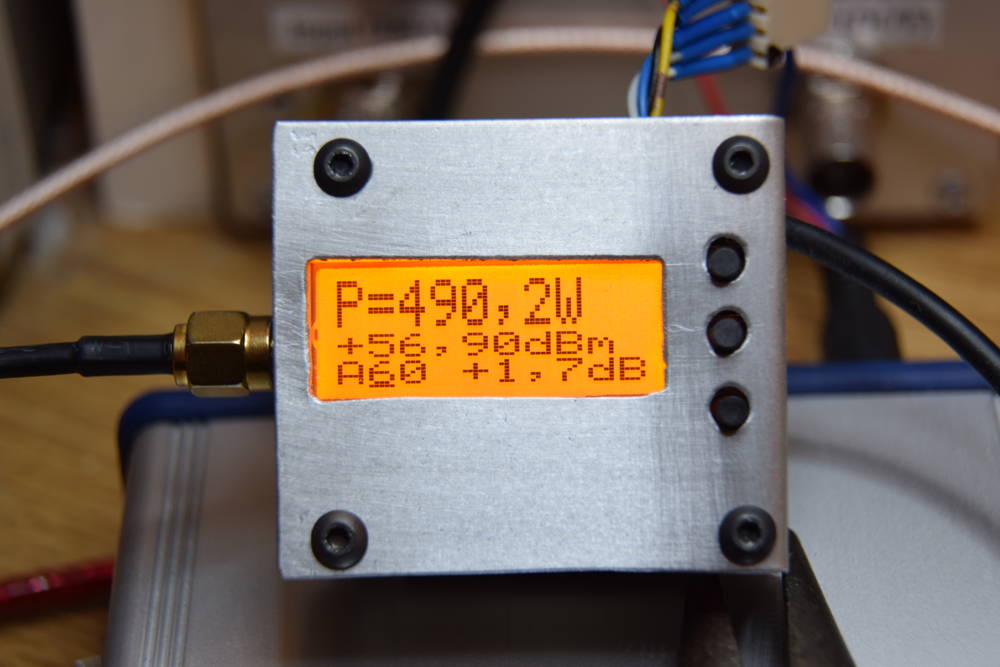

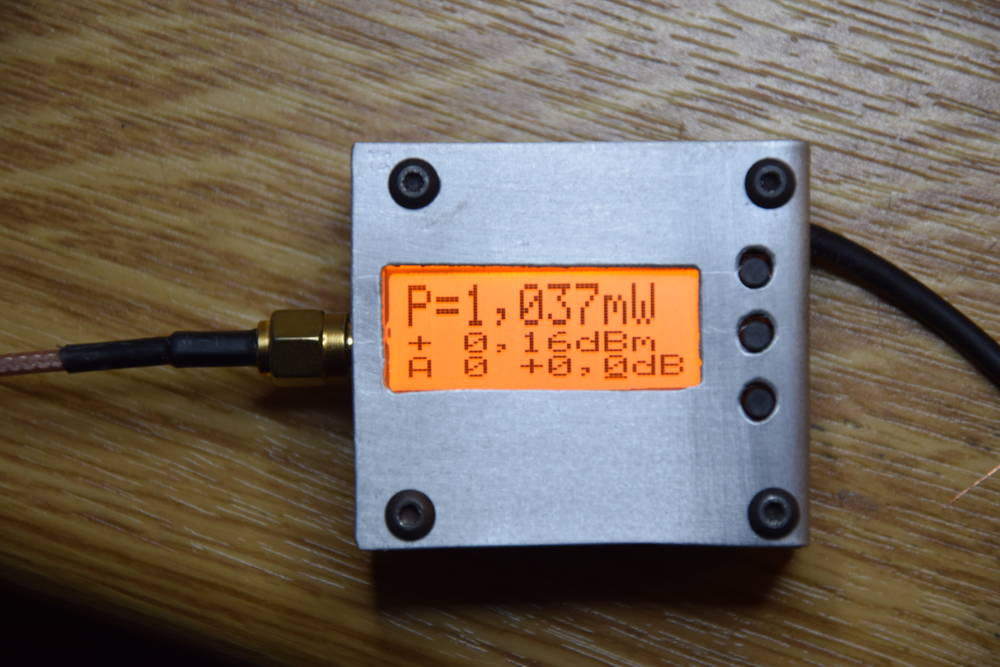

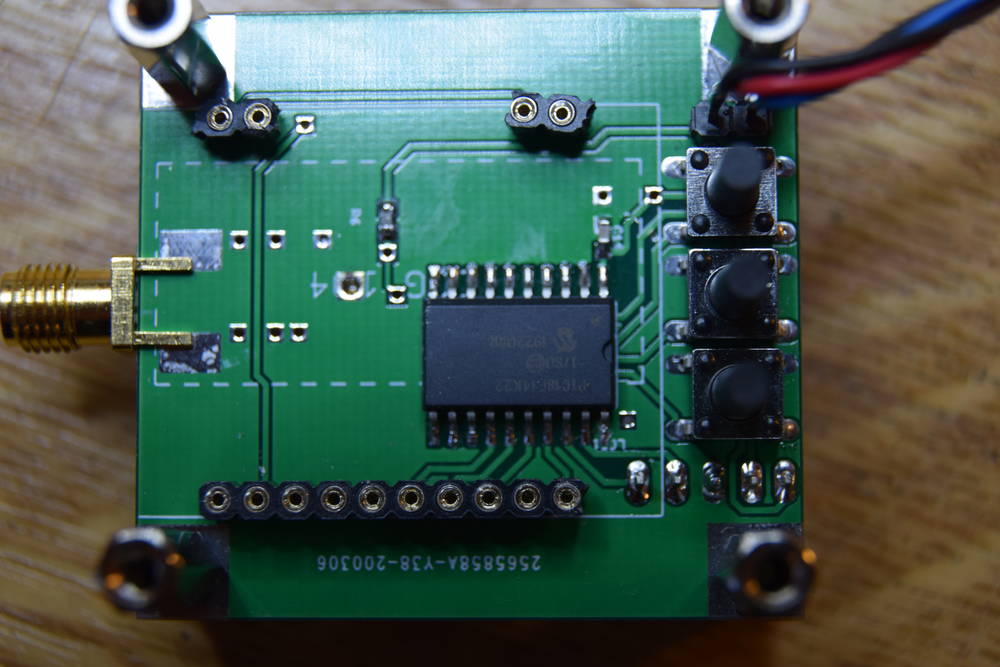

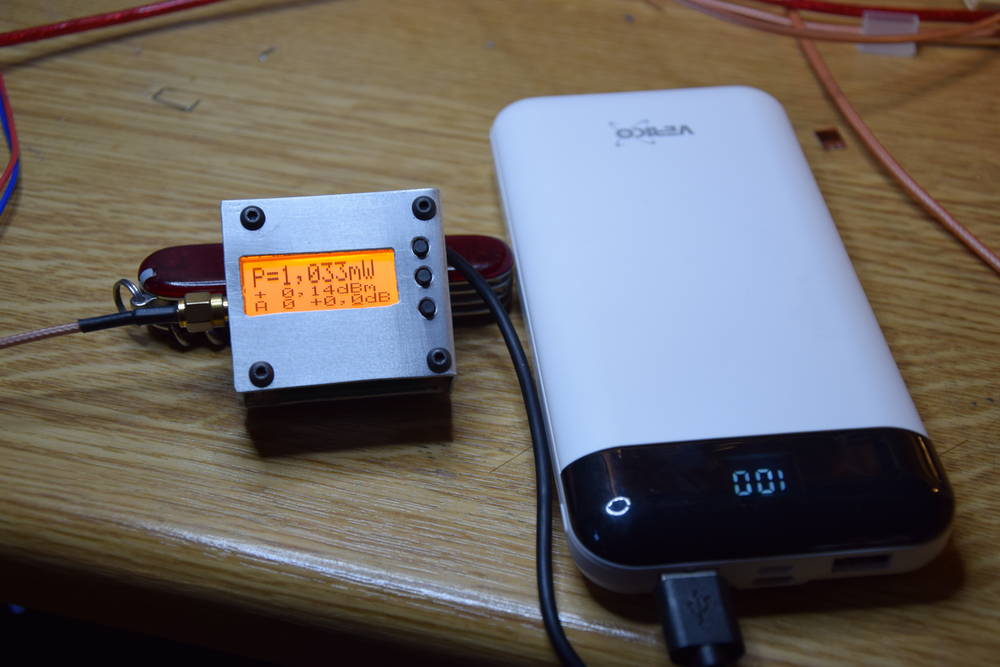

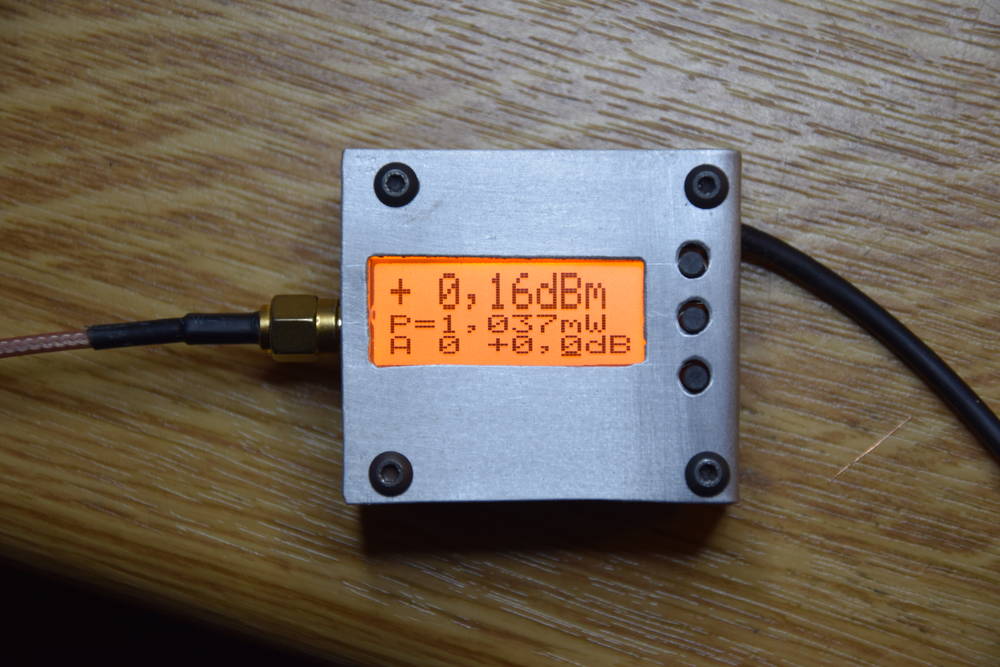

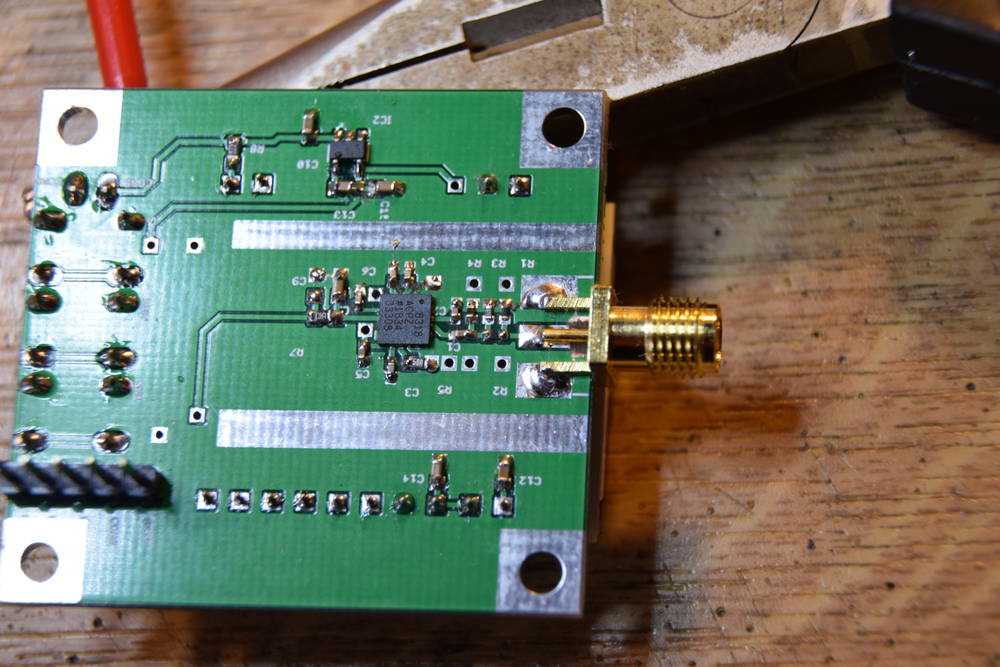

Bilder der Baugruppe. Angesteckt an eine Powerbank USB 5 Volt. Verschiedene Anzeigen. In der dritten Zeile ist links die Einstellung des externen Attenuators und rechts die Offseteinstellung für die Frequenzgangkorrektur. Bilder der Leiterplatte, einmal mit abgezogenen Display und noch der AD8318 mit SMA-Buchse.
(Für größere Darstellung auf das Bild klicken.)

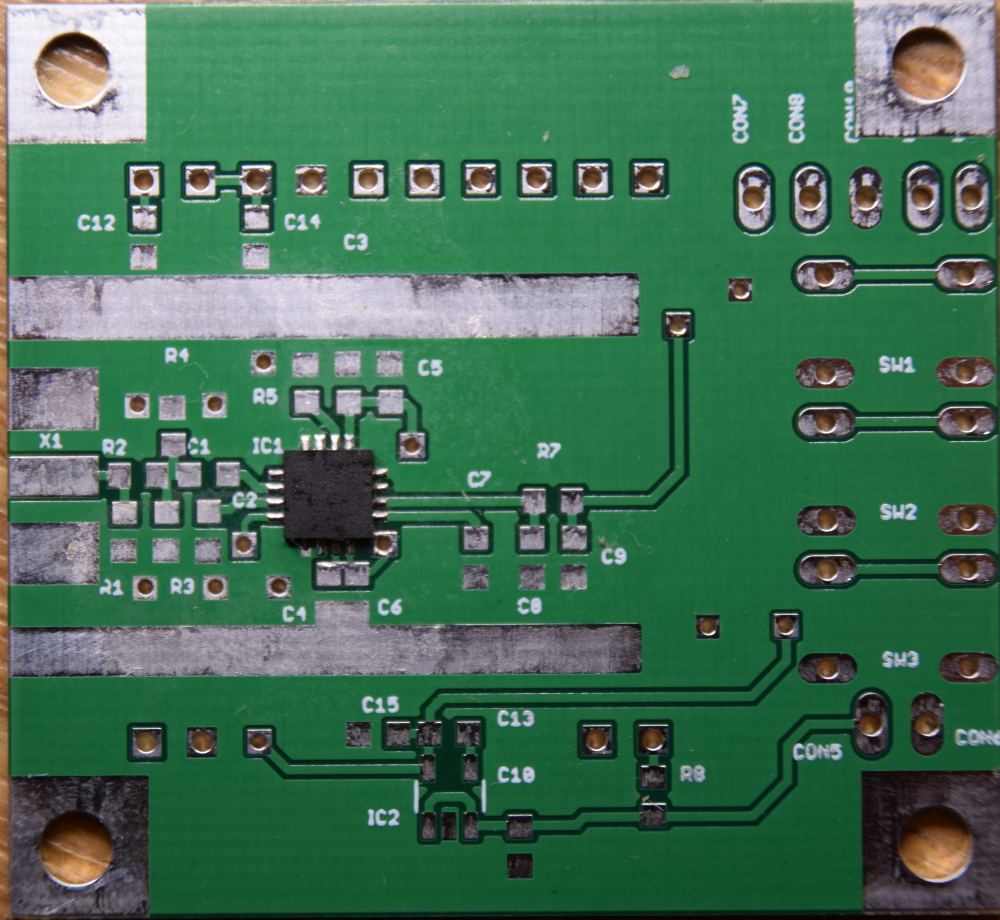

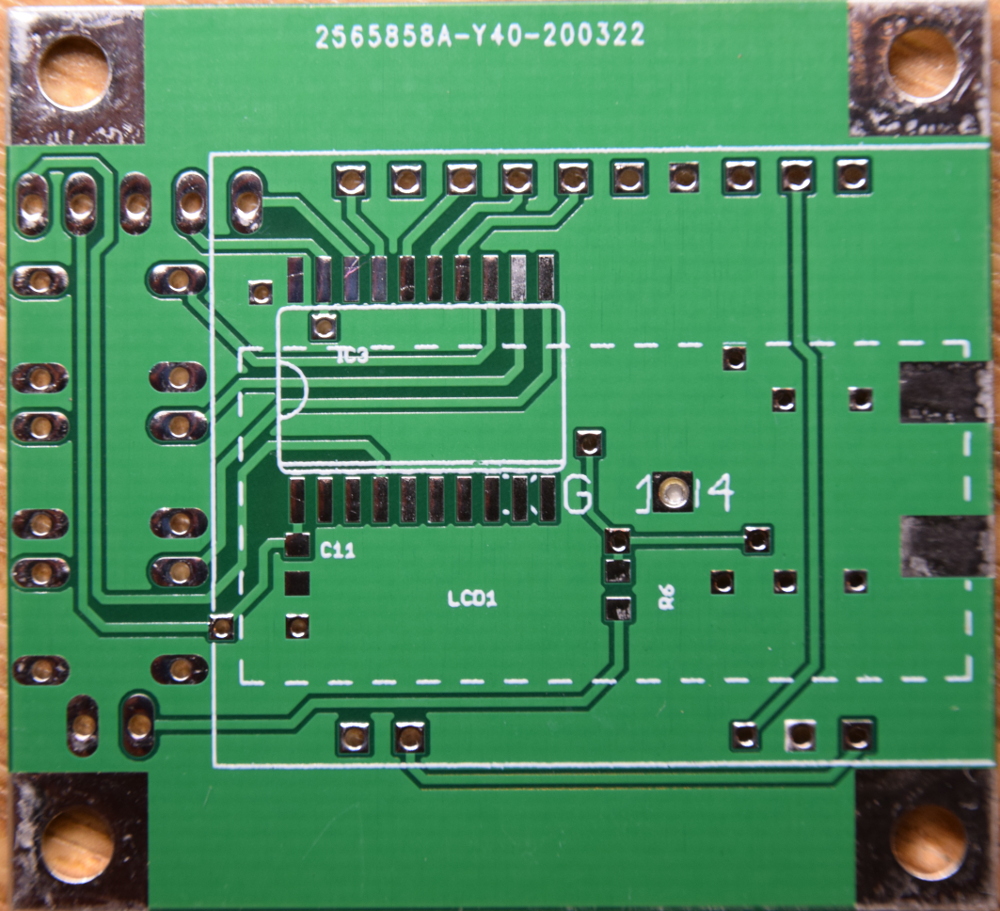

Ich habe Leiteplatten fertigen lassen. Den IC AD8318 habe ich auch vorrätig.
Die Dateien für das Mini-mW-Meter
Frequenzgang_mW_AD8318.pdf Ich habe von zwei aufgebauten mW-Meter'n das Offset bei den verschiedenen Frequenzen ermittelt (Hochgeladen 04.05.20)- mini_mW_Meter_gesamt.pdf Die Beschreibung der Baugruppe, Schaltbilder, Bestückung, Stückliste, Übersicht Tastenbedienung (Hochgeladen 28.04.20)
- mini_mW_Meter_kalibrierleitfaden.pdf Ein Leitfaden zum richtigen Kalibrieren (Hochgeladen 28.04.20)
- mc_v1_04.hex Die HEX Datei zum programmieren des PIC18F14K22 (Hochgeladen 28.04.20)
