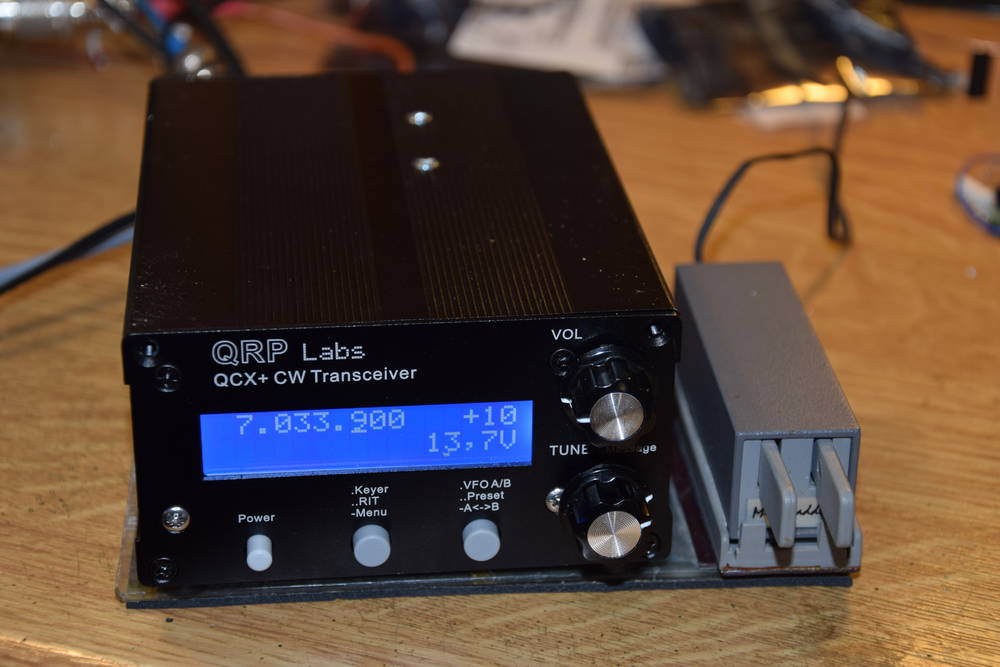

• QCX+ im 40m Band. Es wird ein Signal empfangen mit S9+10dB. Das S-Meter ist ziehmlich genau. Der S-Meter Messwert wird aus der NF generiert. Mit einem Messmodul (AD8307 NF-Beschaltung).

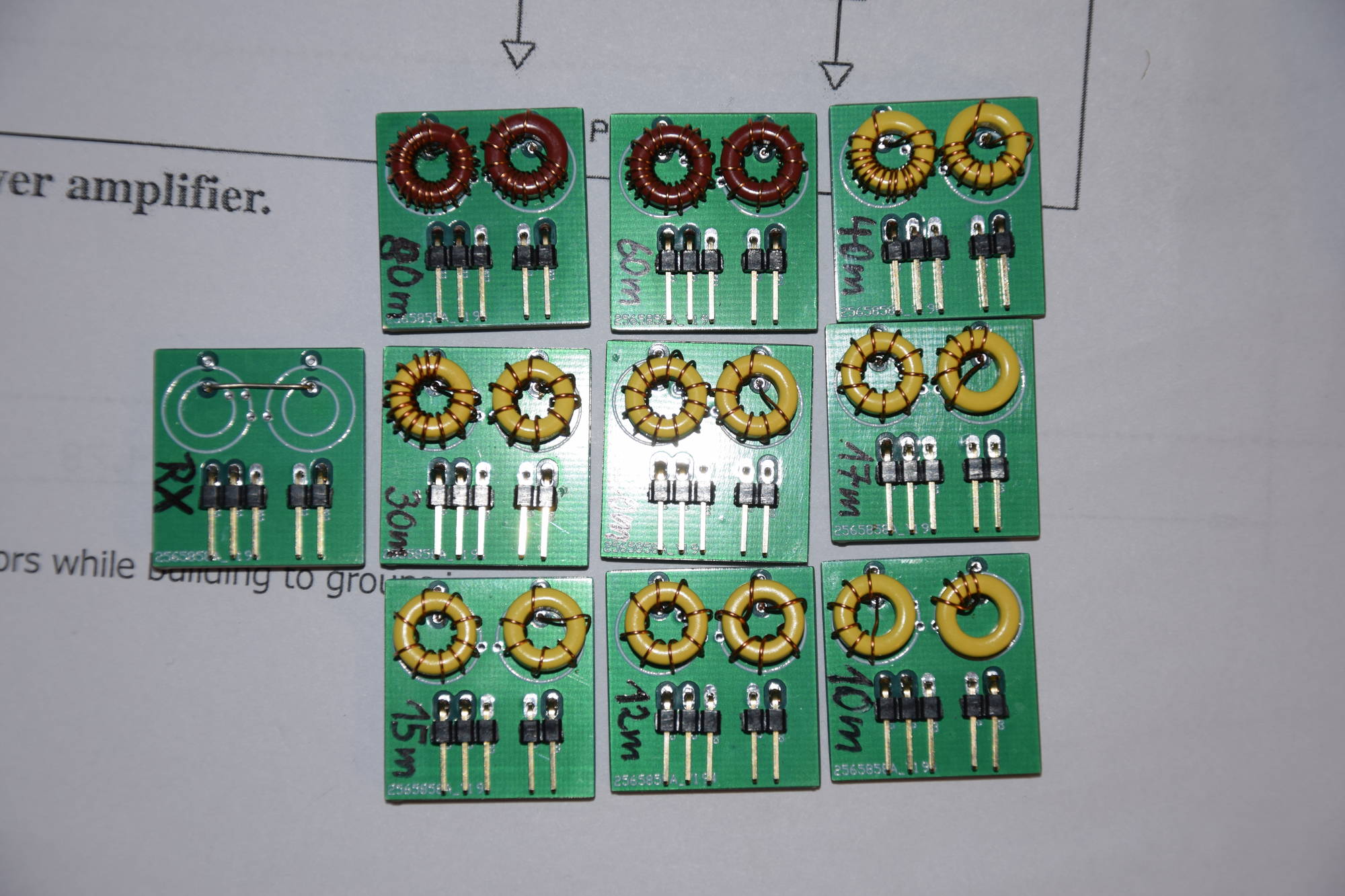

• Die Steckmodule für fast alle Bänder, 160m fehlt. Zusätzlich ein Breitband-Modul nur zum Empfang für alle Frequenzen 3,1 MHz bis über 30 MHz.

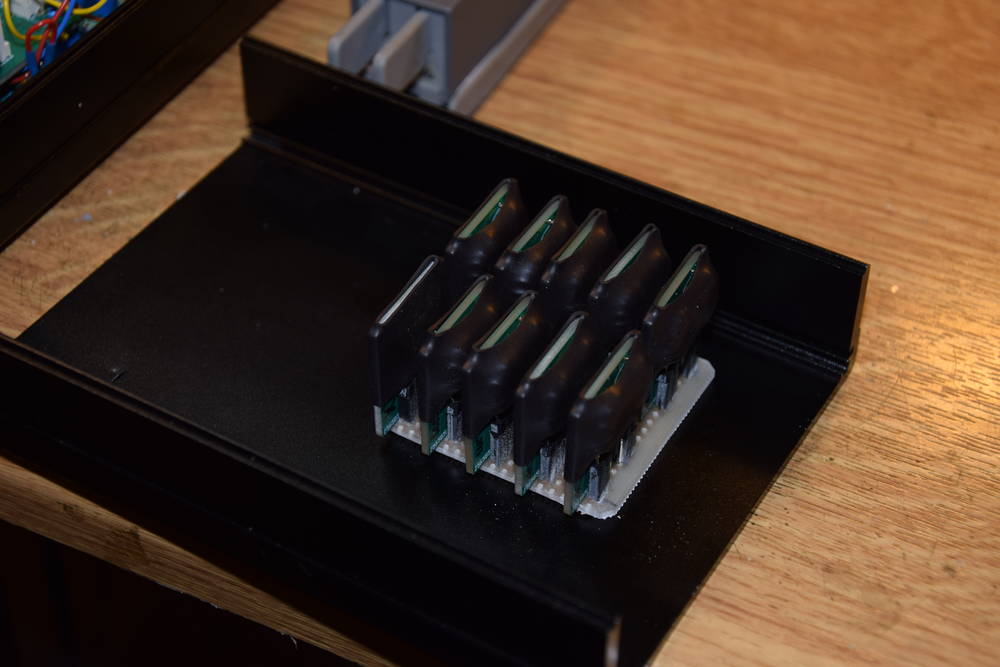

• Die Module sind im Deckel unter gebracht. Da die Steckmodule klein sind stört das nicht.

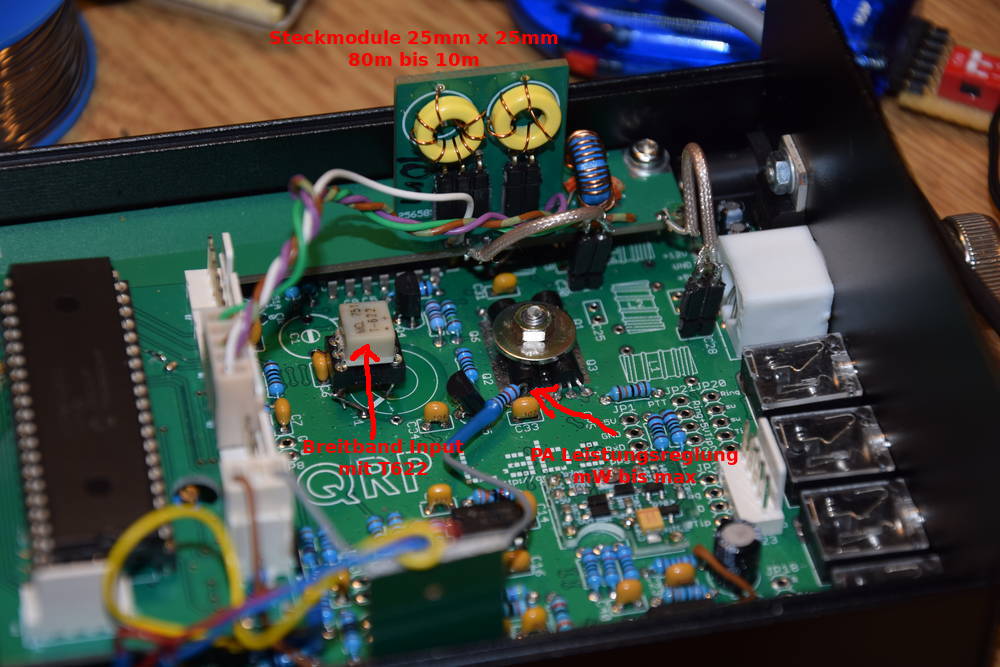

• Der RX Eingang ist nicht mehr selektiv sondern breitbandig. Sehr gut eignet sich dazu der Übertrager T-622 von Mini Circuits. Eine Reglung der PA-Leistung ist auch möglich. Ganz vorn, unten im Bild, das S-Meter Messmodul.

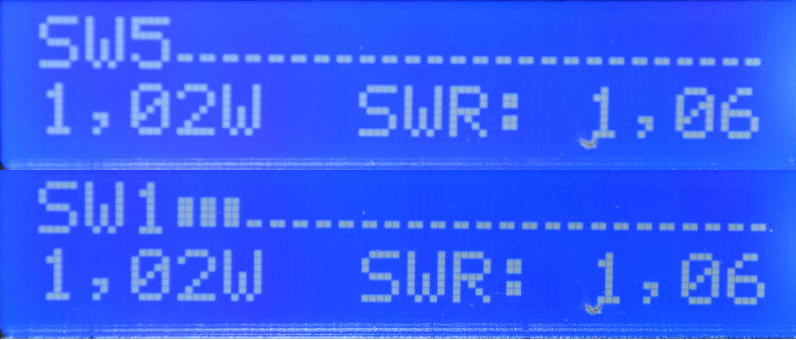

• Das Display bei der Funktion Tunen. Die Leistung der PA kann fürs Tunen reduziert werden, hier 1 Watt. SW5 bedeutet maximal SWR 5.0 der Bargraphanzeige. Darunter die Balkenanzeige auf SWR1 (SWR 1,5) eingestellt.

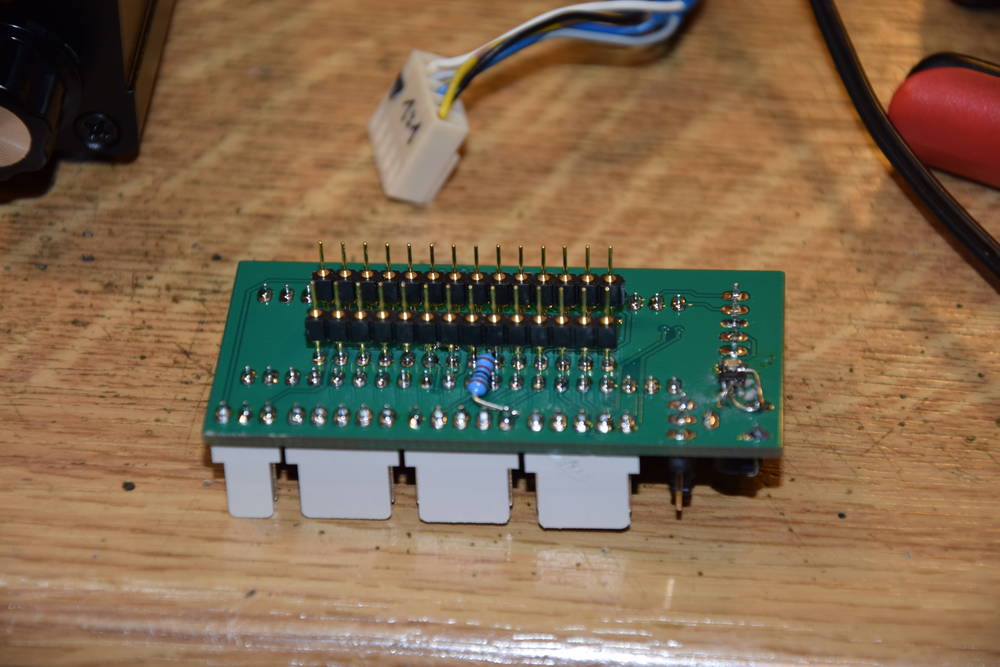

• Ich habe eine kleine Adapterplatine konstruiert, die direkt in die Fassung des Atmega gesteckt wird.

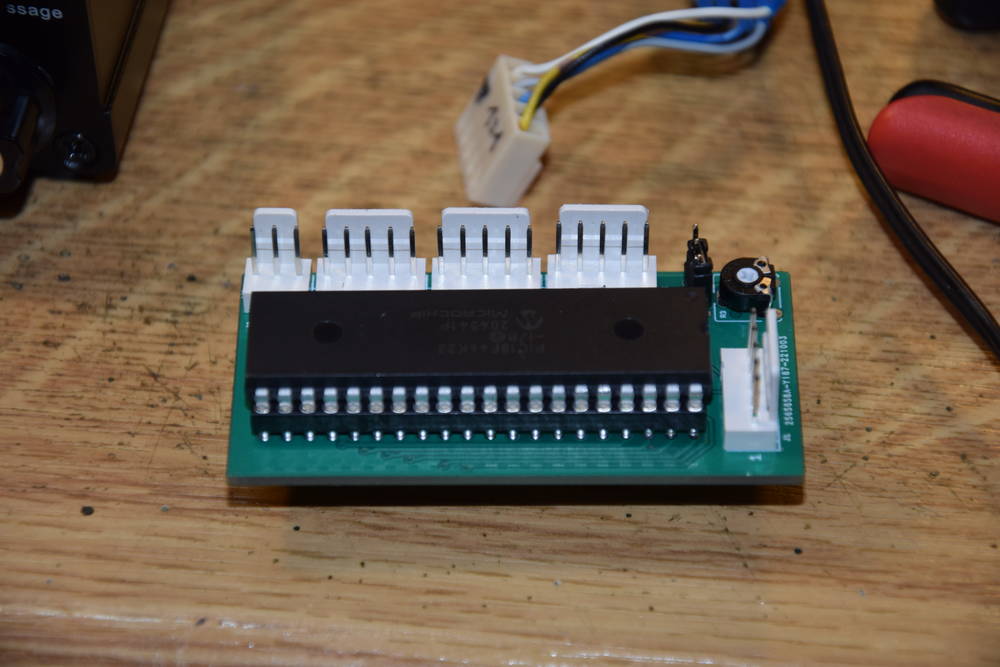

• Der von mir verwendete PIC18F46K22 hat mehr Pins als der Atmega. Die zusätzlichen Pins habe ich fast alle auf die Steckerbuchsen geführt.

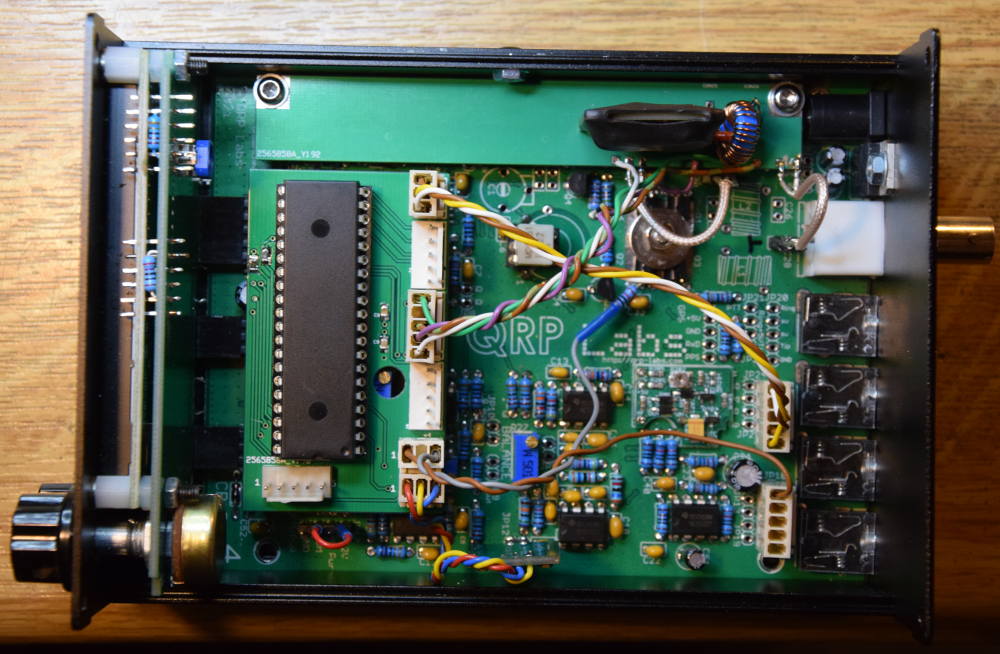

• Der fertige umgebaute QCX+. Der Mithörton direkt am Kopfhöreranschluss eingekoppelt (unabhängig vom Volume-Regler). Dadurch ist es auch möglich Quittungstöne (z.B Tastentöne) zu generieren.

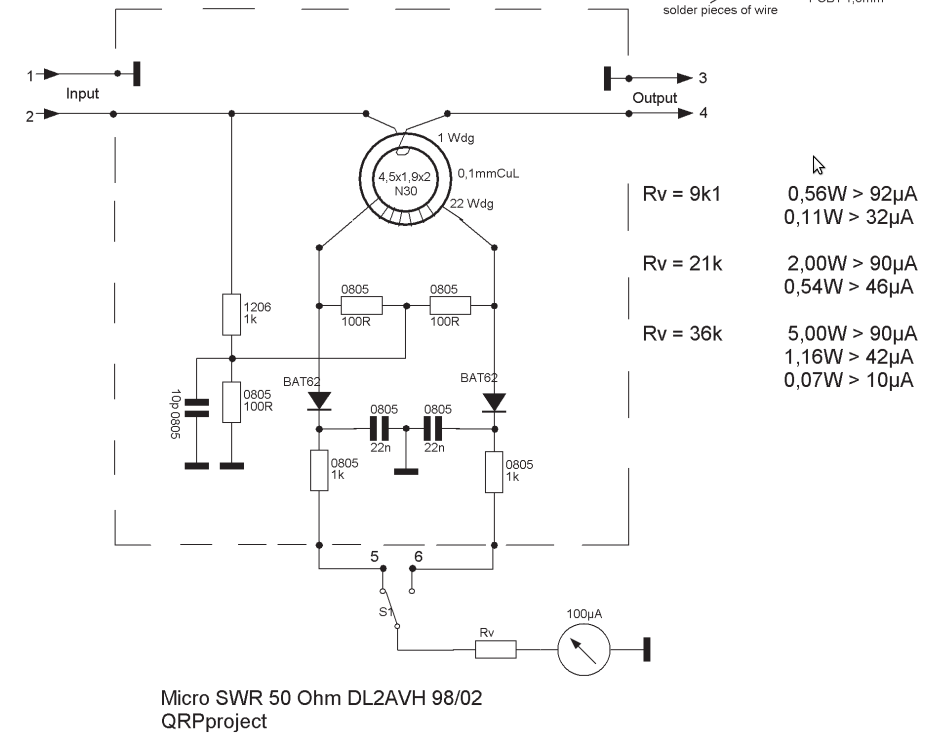

• Das Schaltbild des Richtkopplers habe ich von DL2AVH übernommen. Der ist sehr klein mit SMD aufzubauen.

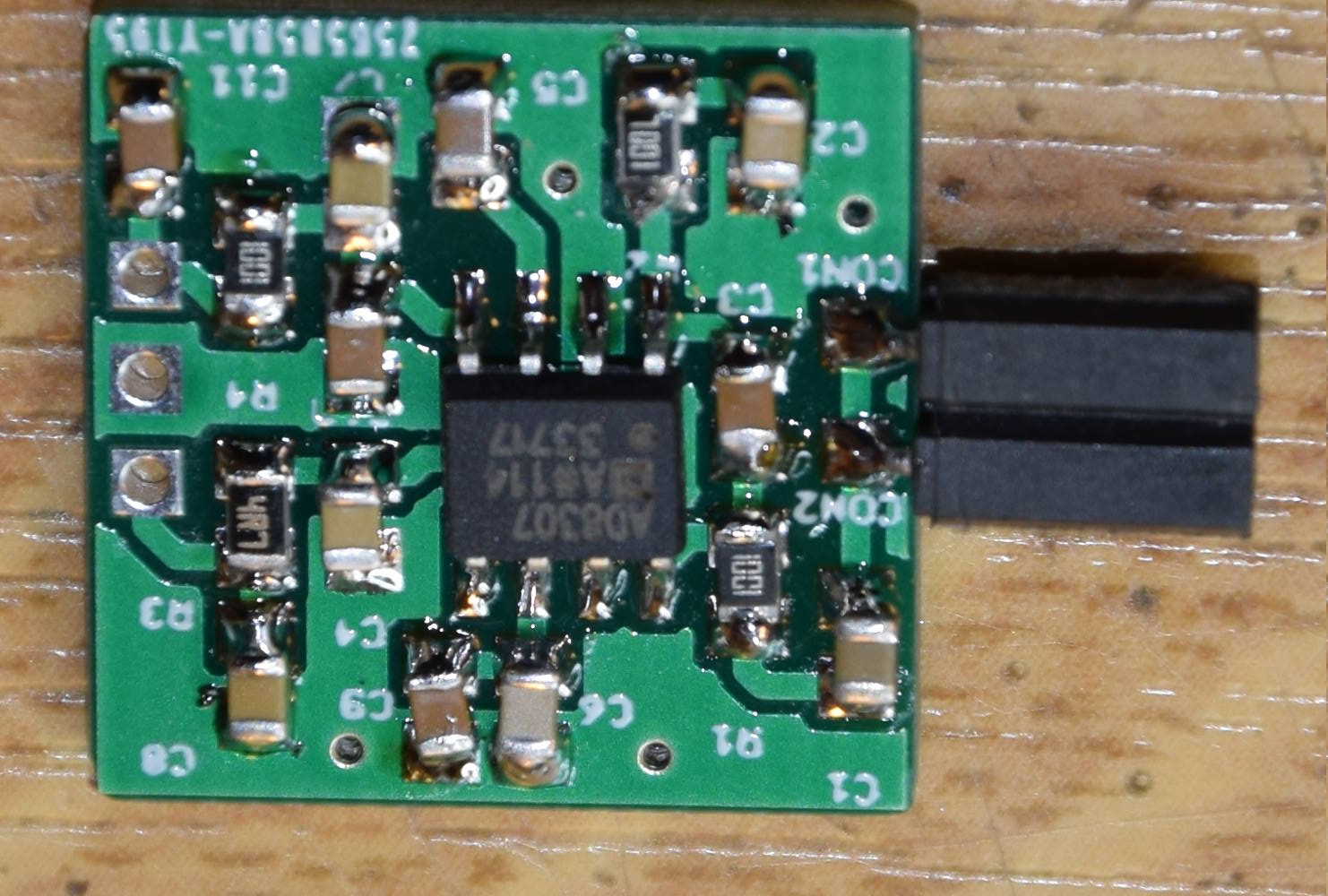

• Das neue S-Meter-Modul (17mm x 17mm). Das funktioniert so gut, dass der Bereich S0 bis S9+20dB fast linear dargestellt wird. Wichtig ist auch, dass das S-Meter unabhängig von der AGC und Volume arbeitet.

Dateien zum Umbau des QCX+

qcx_plus_umbau_erweitert.pdf PDF Beschreibung HW, Firmware, Schaltpläne, Bestückungspläne, Stücklisten (hoch geladen 07.02.23)
qcx_umbau_eagle.zip ZIP Eagle-Dateien (hoch geladen 25.12.22)
mc_v1_01_46K22.hex HEX-Datei zum programmieren des PIC18F46K22 (hoch geladen 07.02.23)
