LC-Messgerät

    Ich habe bei Ebay ein LC-Messgerät für wenig Geld gekauft und wollte mir eine eigene Konstruktion des LC-Messgerätes ersparen. Der LC-Messer aus China geht aber so ungenau, dass ich es nicht verwenden kann. Also bleibt nur übrig ein LC-Messgerät selbst zu nachzubauen und die neue Software dazu zu schreiben.

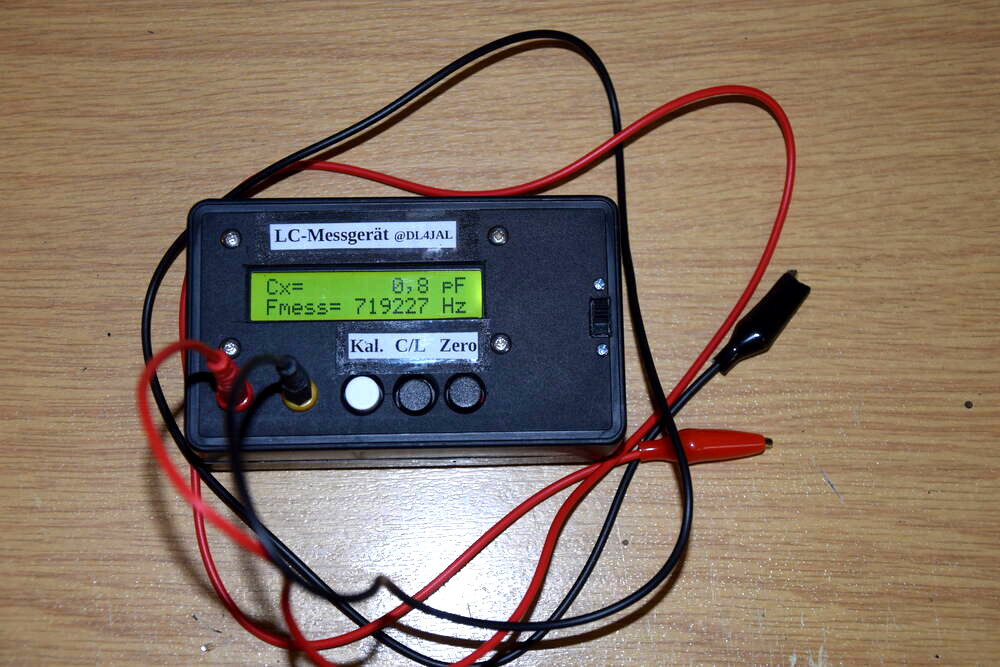

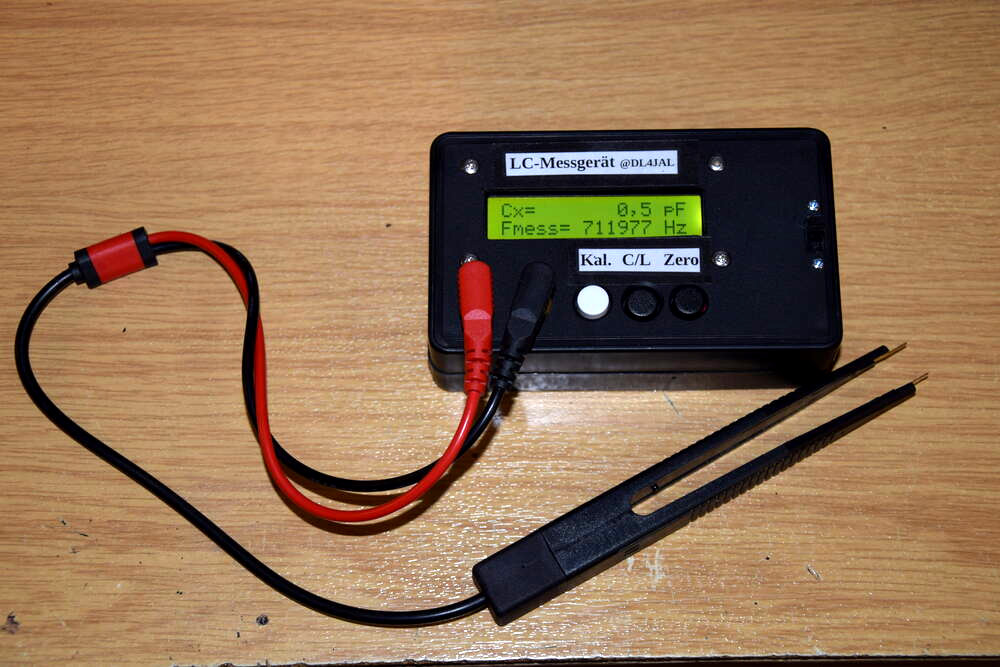

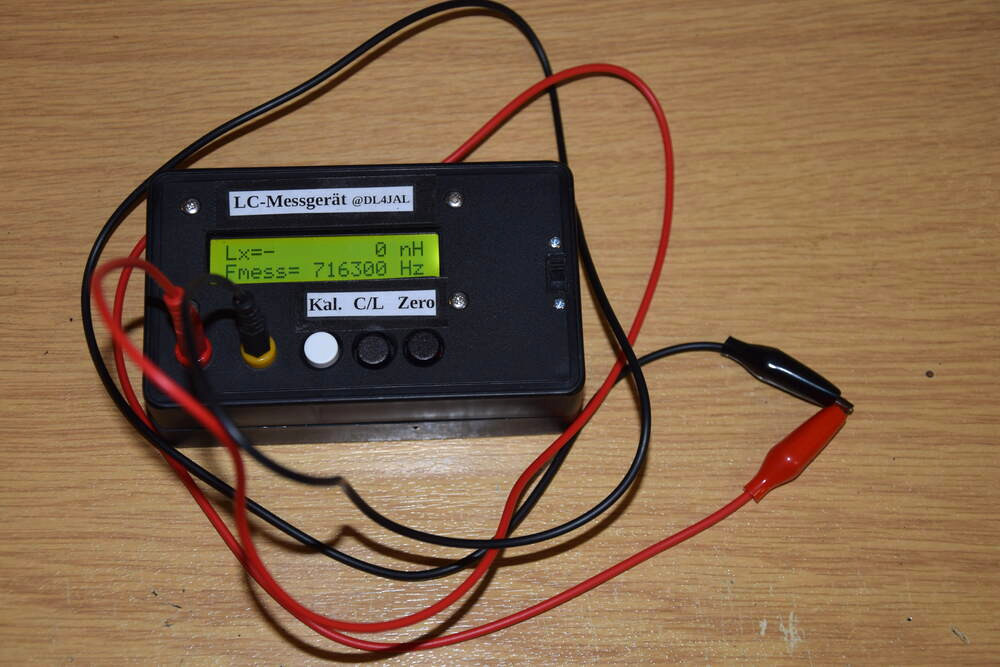

    Eingebaut in einem kleinen Gehäuse

    (Für größere Darstellung auf das Bild klicken.)

    Ich habe bei Reichelt ein Gehäuse gefunden (GEH KSB 02B). Für die 9-Volt Blockbatterie ist ein Deckel vorhanden.

    • Ein Messkabel für SMD-Bauteile angesteckt und mit Zero heraus kalibriert.
    • Ein Messkabel 1m Länge angeschlossen und heraus kalibriert.
    • Umgeschalten auf Messung-Induktivität, am Ende kurz geschlossen und die Kabel-Induktiviät heraus kalibriert mit Kalibrieren und anschliessend noch einmal Zero.

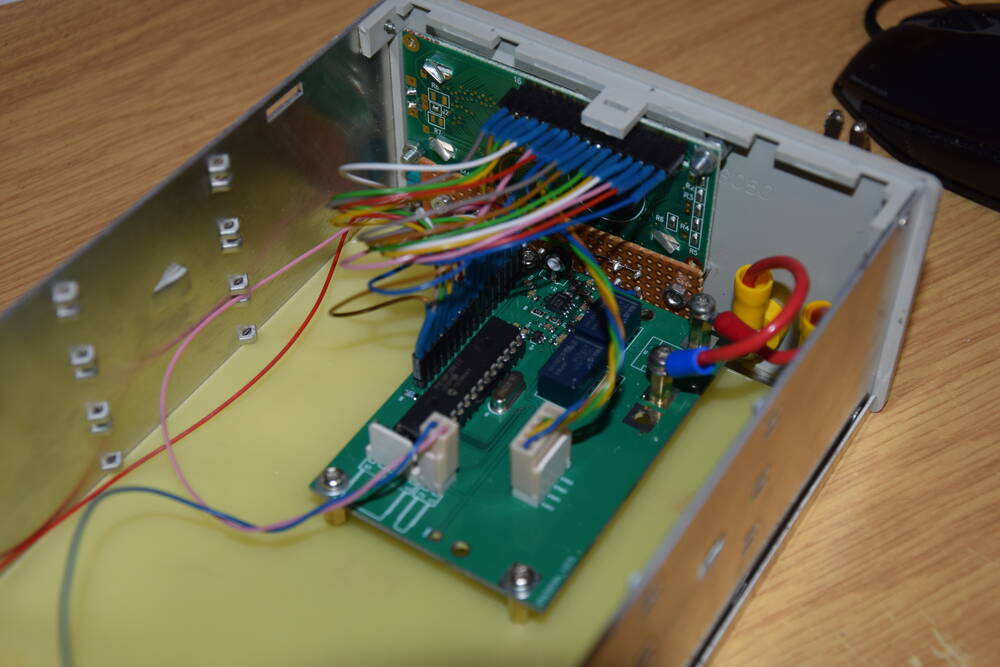

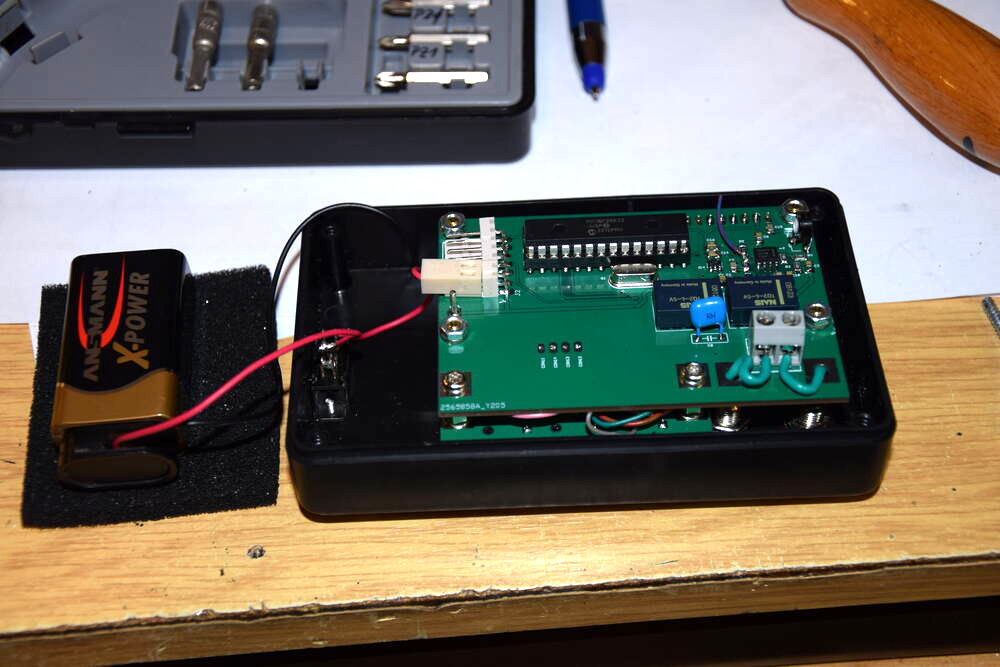

    • Das LC-Messgerät von innen. Die Trennwände im Gehäuse habe ich eingeschnitten und ausgebrochen.

    Kapazität Messungen

    (Für größere Darstellung auf das Bild klicken.)

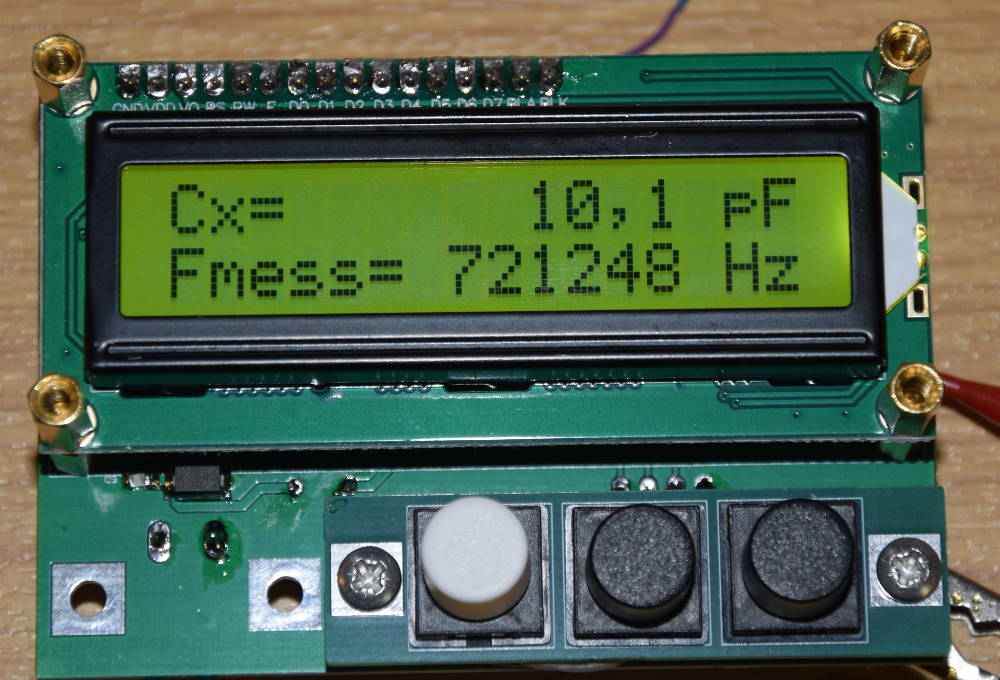

    • Keramischer Kondensator 10 pF

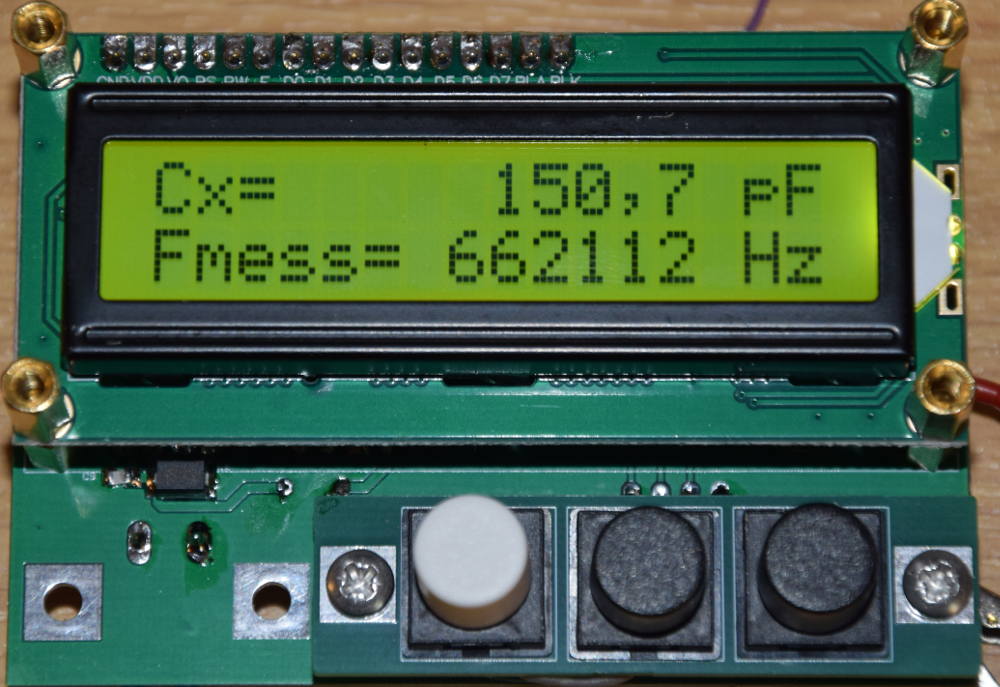

    • Glimmer Kondensator 150 pF

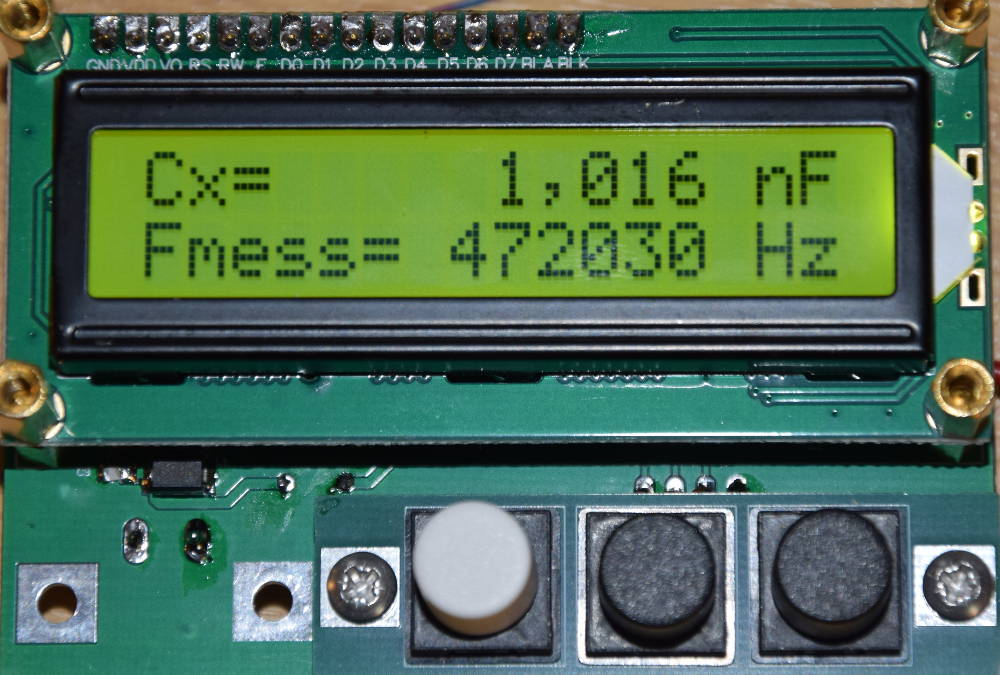

    • Glimmer Kondensator 1000 pF

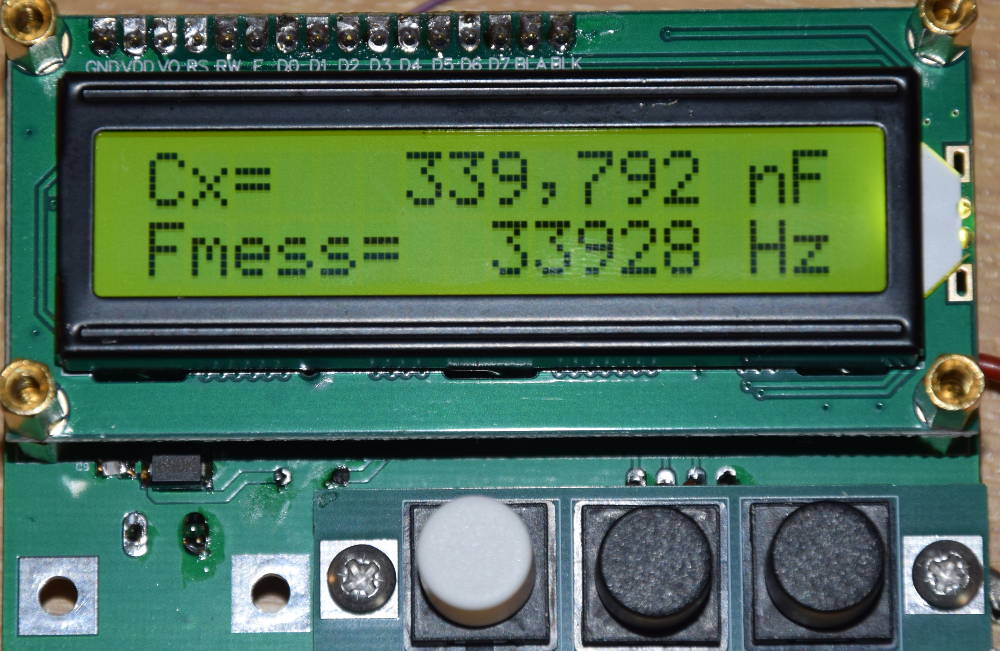

    • Folienkondensator 330 nF. Das scheint die oberste Grenze zu sein. Die Anzeige wird schon etwas unruhig.

    Induktivität Messungen

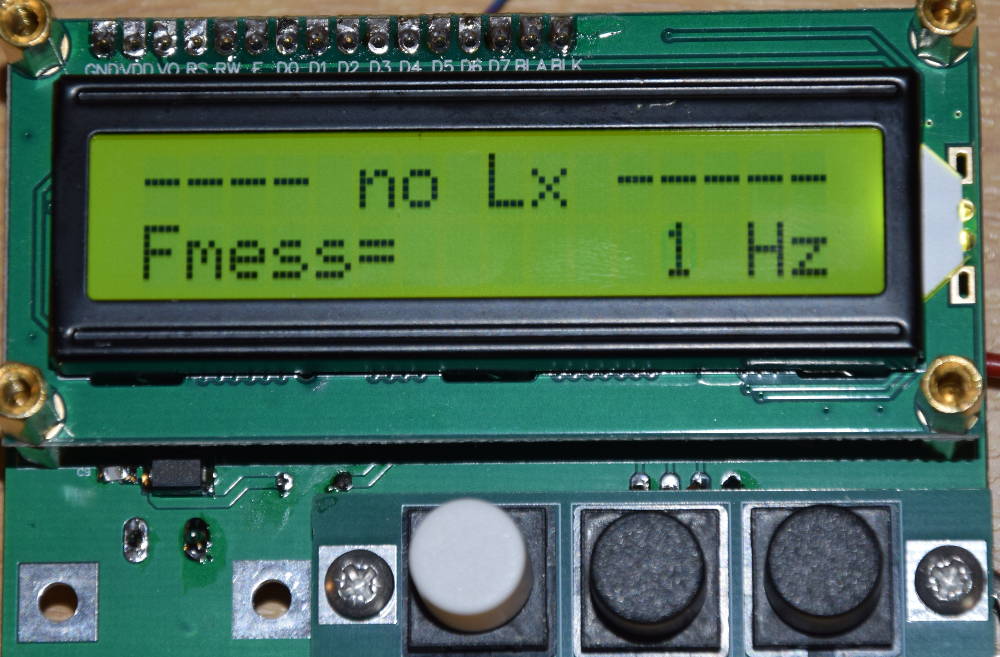

    • Umgeschaltet auf Lx Messung. Messkabel sind noch offen.

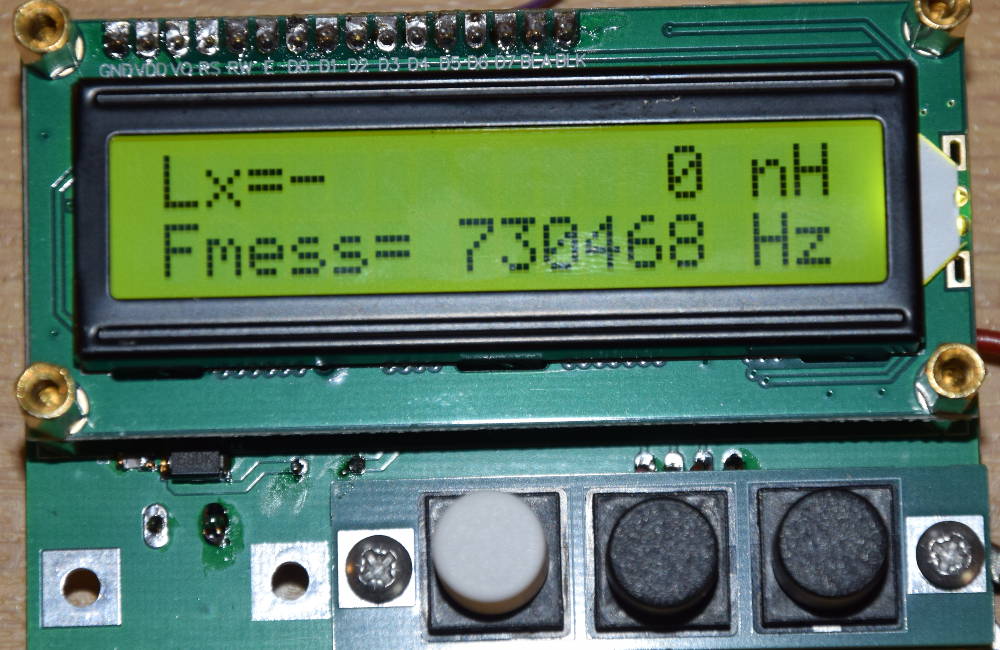

    • Die Messkabel kurz geschlossen und die Taste Zero/Null gedrückt.

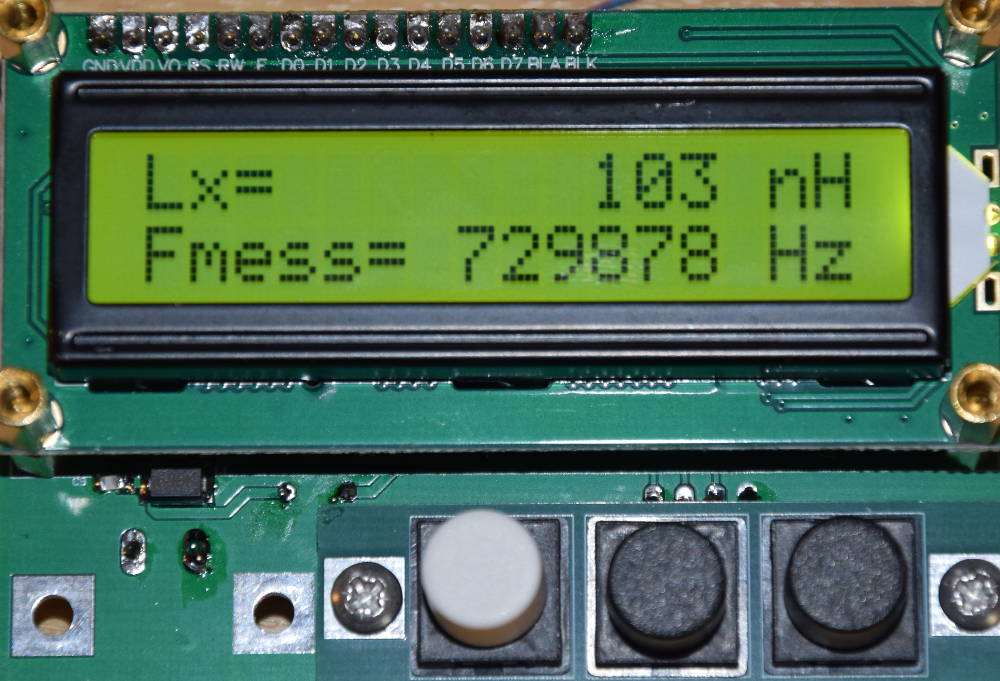

    • Messung SMCC Induktivität 0,1 uH.

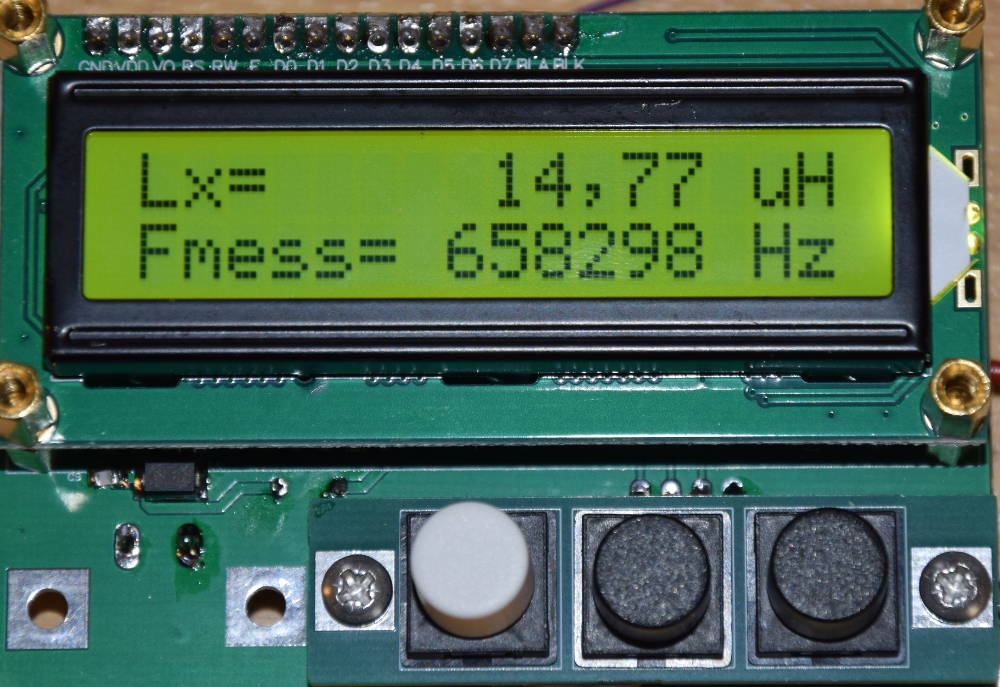

    • Messung SMCC Induktivität 15 uH.

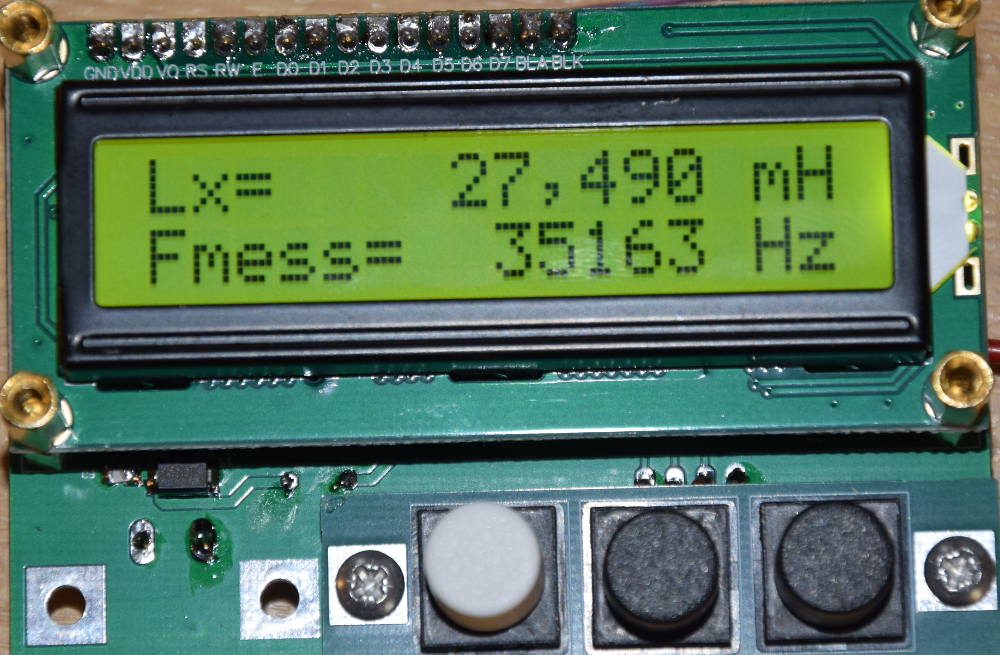

    • Bedrahtete Induktivität 27mH. Das dürfte auch die oberste Grenze sein.

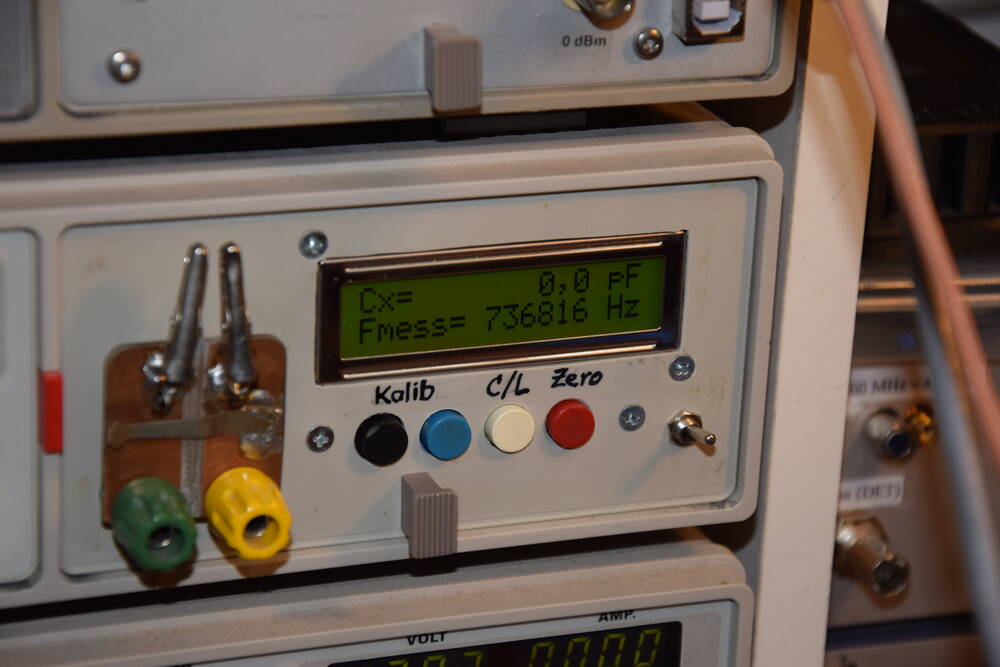

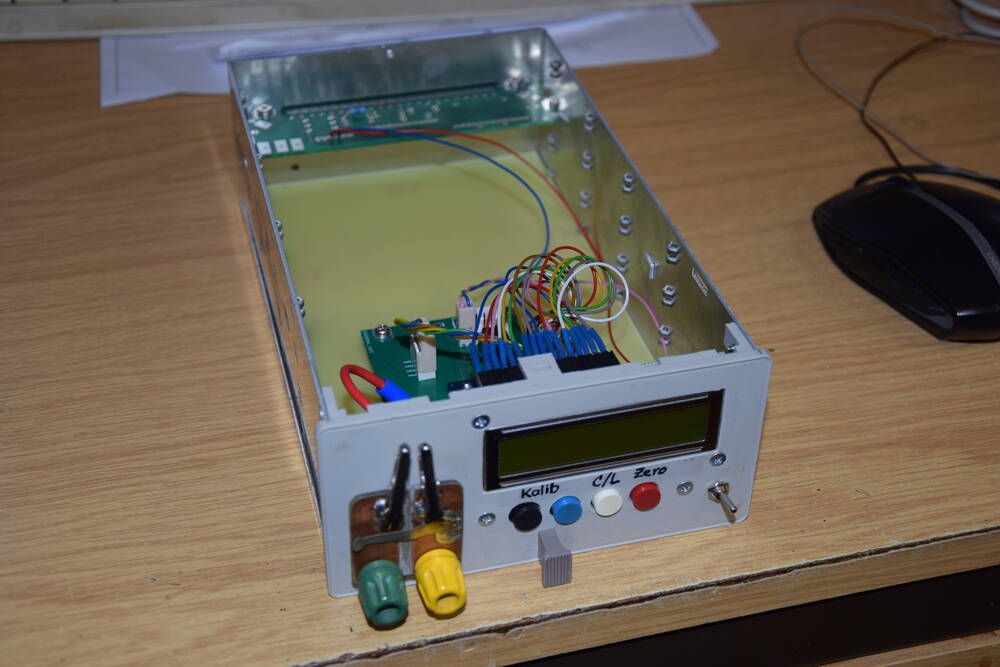

    LC-Messgerät in einem HAMEG 8000 System eingebaut

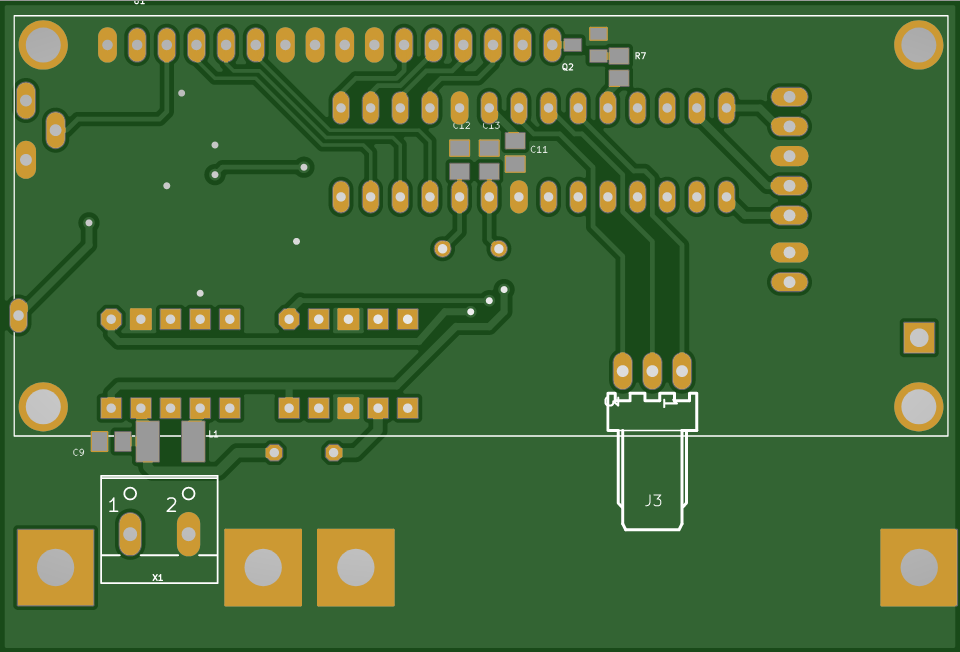

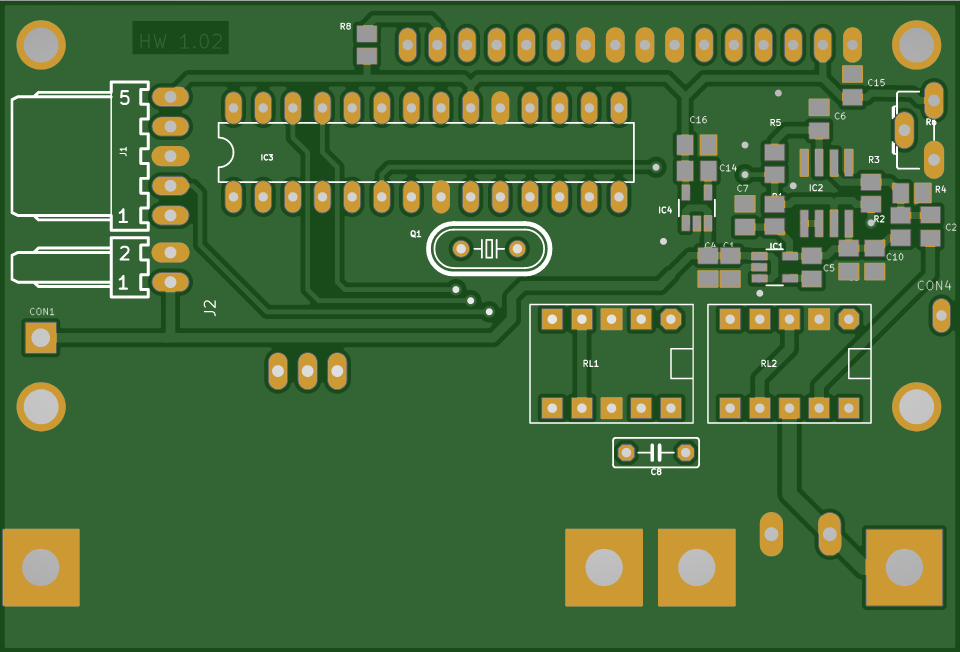

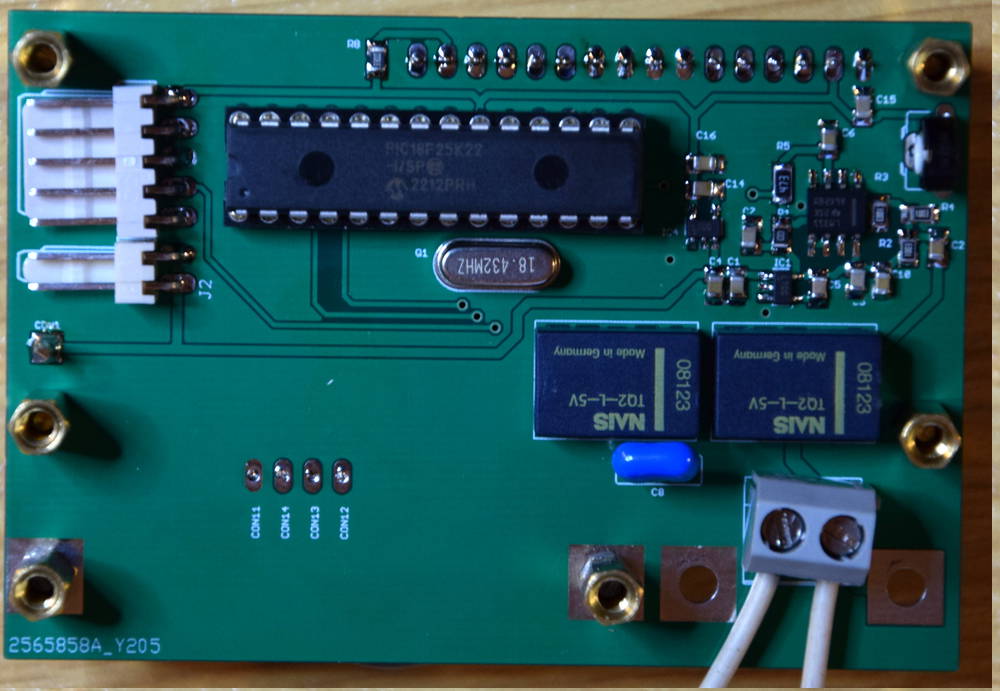

    Die Leiterplatte mit den SMD Bauteilen

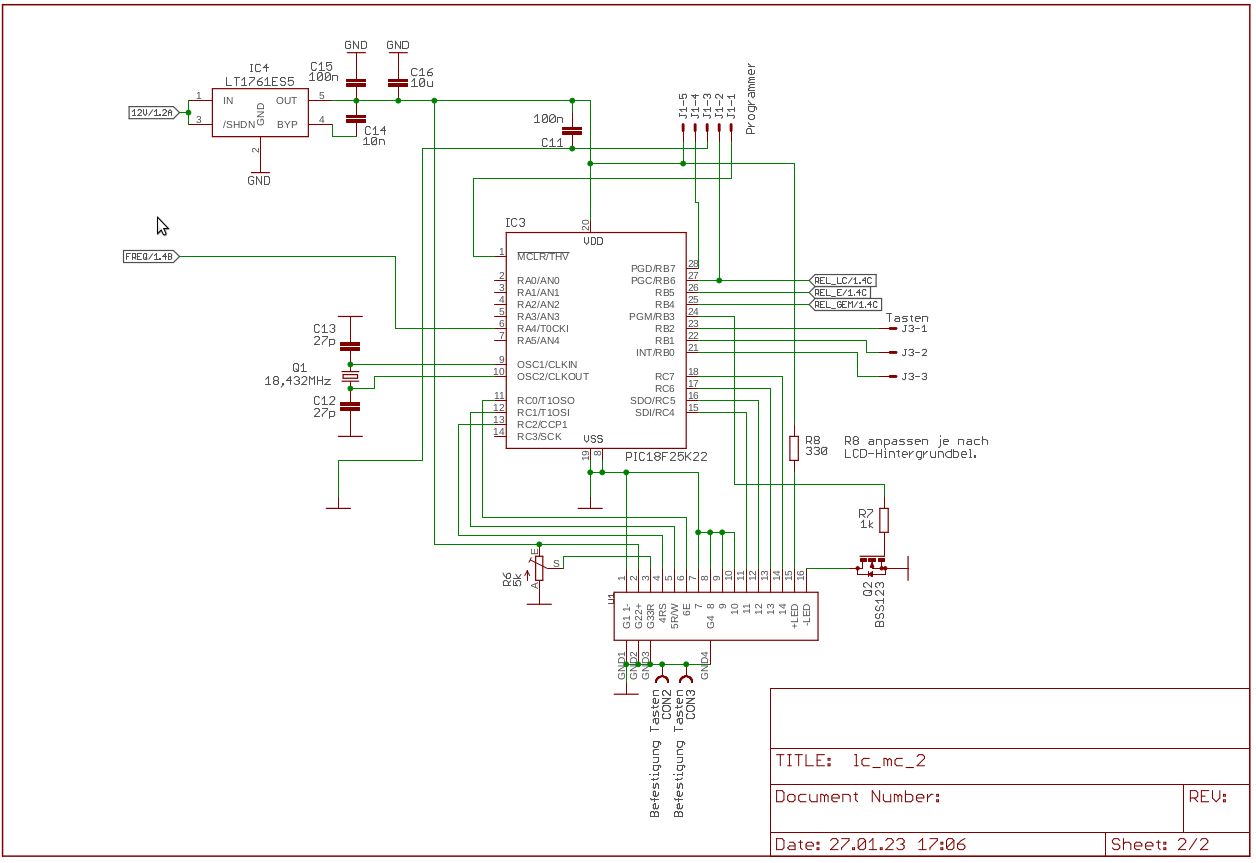

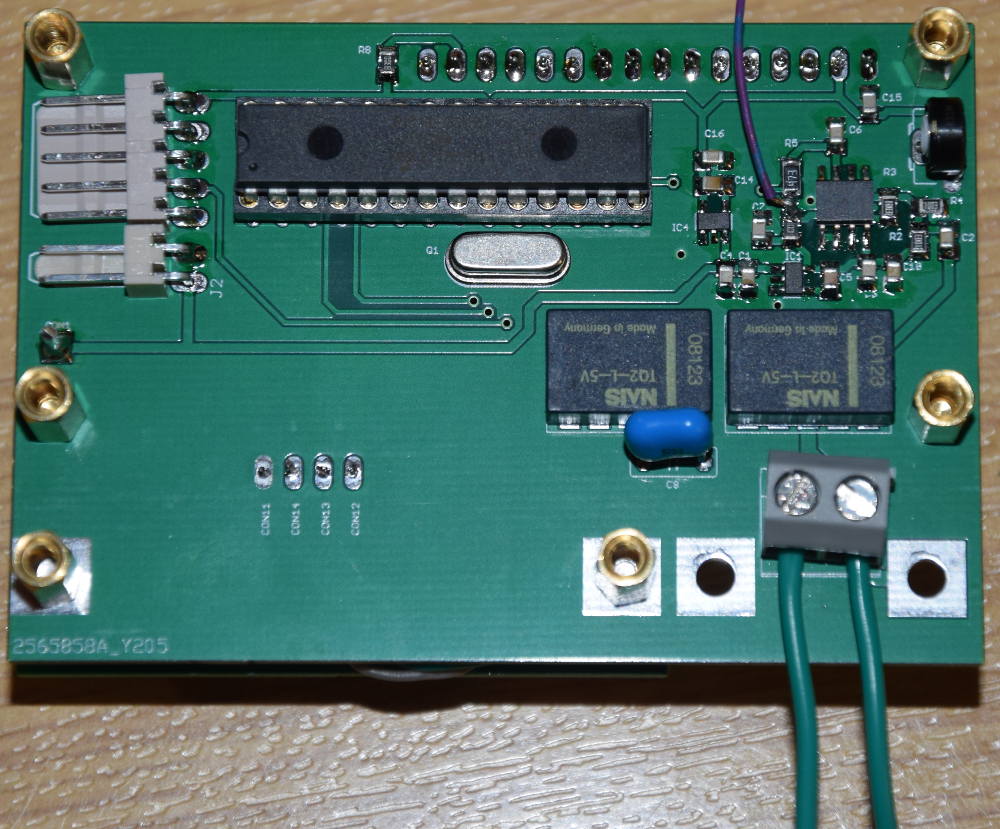

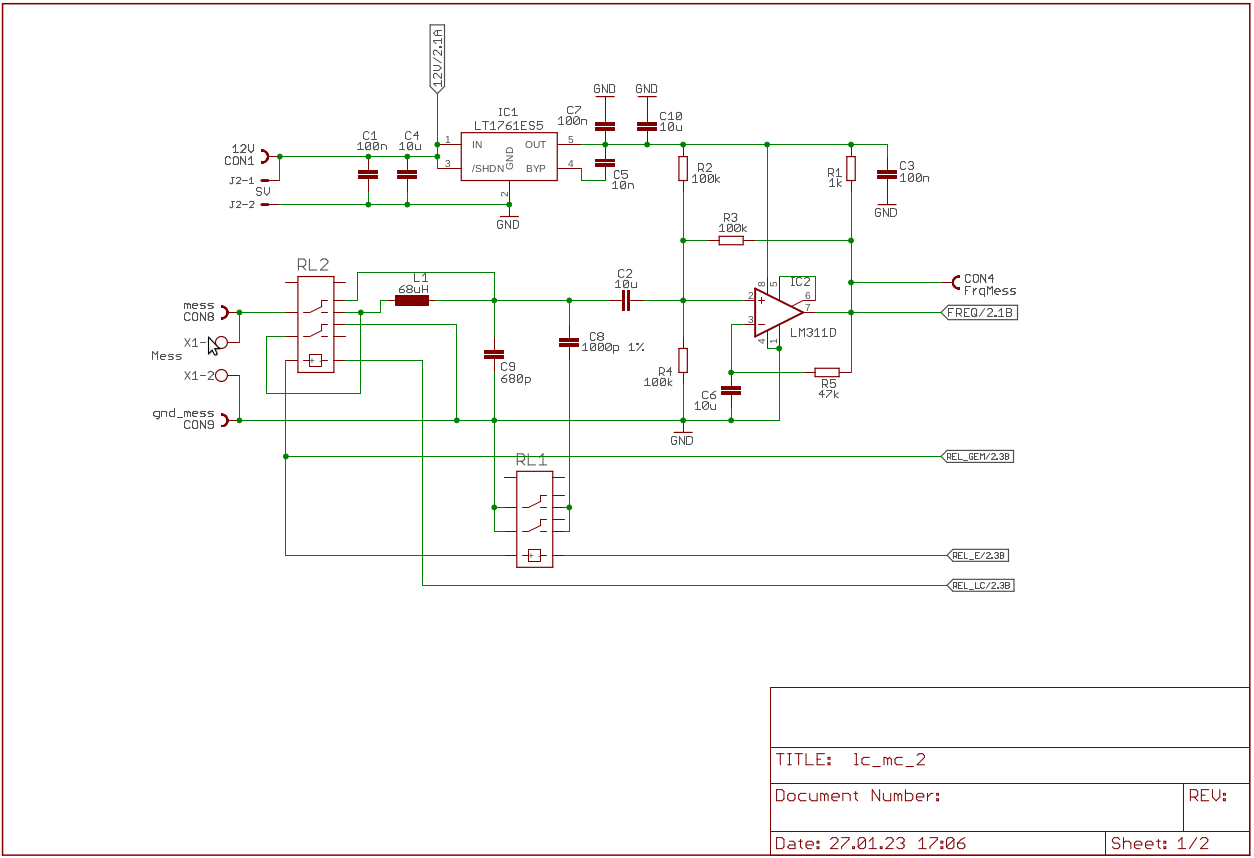

    Leiterplatten-Seite mit den SMD Bauteilen. Einmal mit Blitzlicht und einmal ohne Blitzlicht fotografiert. Das Schaltbild zum LC-Messgerät.

    Dateien zum LC-Messgerät

    LCmess_beschr_erweitert.pdf PDF Beschreibung HW, Firmware, Schaltpläne, Bestückungspläne, Stücklisten (hoch geladen 09.02.24)
    ibom.html HTML interaktive Bestückungshilfe, mit KiCad generiert. Oben rechts in Einstellungen Fab layer und Highlight fist pin auf All setzen. Damit erscheinen alle Werte der Bauelemente und PIN1 wird markiert. (hoch geladen 11.10.23)
    lcmess_v1_09.hex HEX-Datei zum Programmieren des PIC18F25K22 (hoch geladen 07.08.23)
    LCmess_neu_kicad6.zip Alle Dateien von Kicad, in BOM sind alle Bilder, PDF und HTML zum Bestücken, in PRODUCTION sind die Gerber Dateien für die LP-Fertigung (hoch geladen 11.10.23)
    LCmess.zip Quellen zum selbst kompilieren. Nur unter Linux mit gputils. Entpacken dann, chmod a+x makemc2.sh, und anschliessend ./makemc2.sh (hoch geladen 29.01.23)

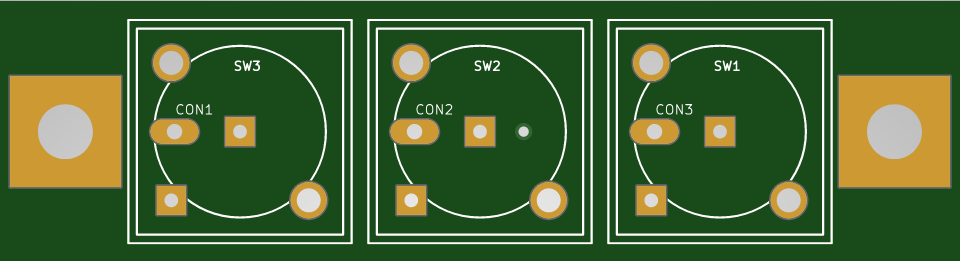

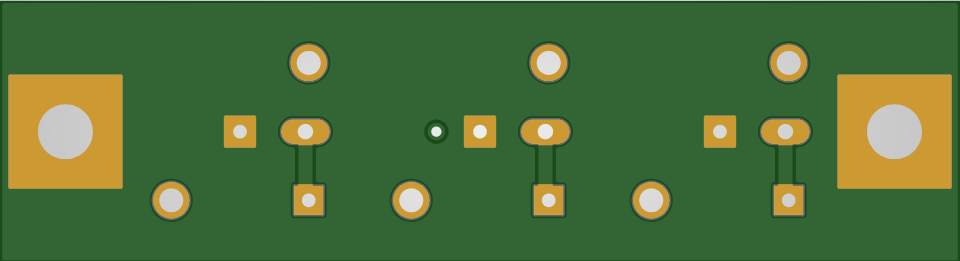

    Ich habe Leiterplatten bestellt. Ein Satz Leiterplatten besteht aus 2 Platinen (LCmess, Tasten). Bei Interesse bitte melden.

    DL4JAL@t-online.de

    Als zusätzliche Bauteile kann ich die beiden bistabilen Relais, 1000pF 1%, 68uH, 680pF und PIC18F25K22 anbieten.

    DL4JAL@t-online.de

    Schlusswort

    Eventuelle Nachfragen bitte per E-Mail DL4JAL@t-online.de
