ATU100 nach N7DDC mit neuer FW von DL4JAL

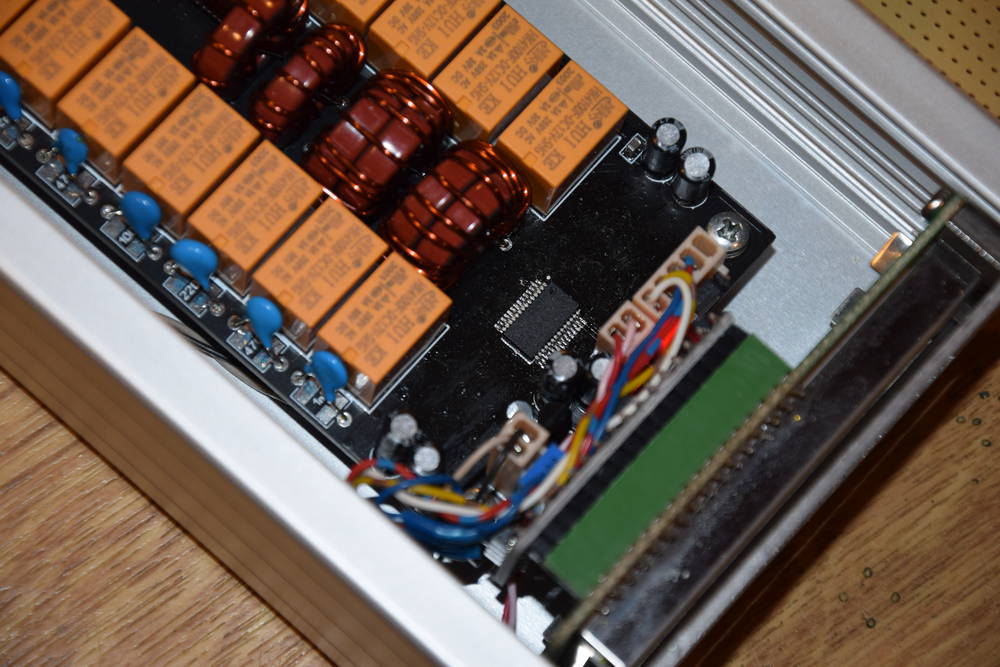

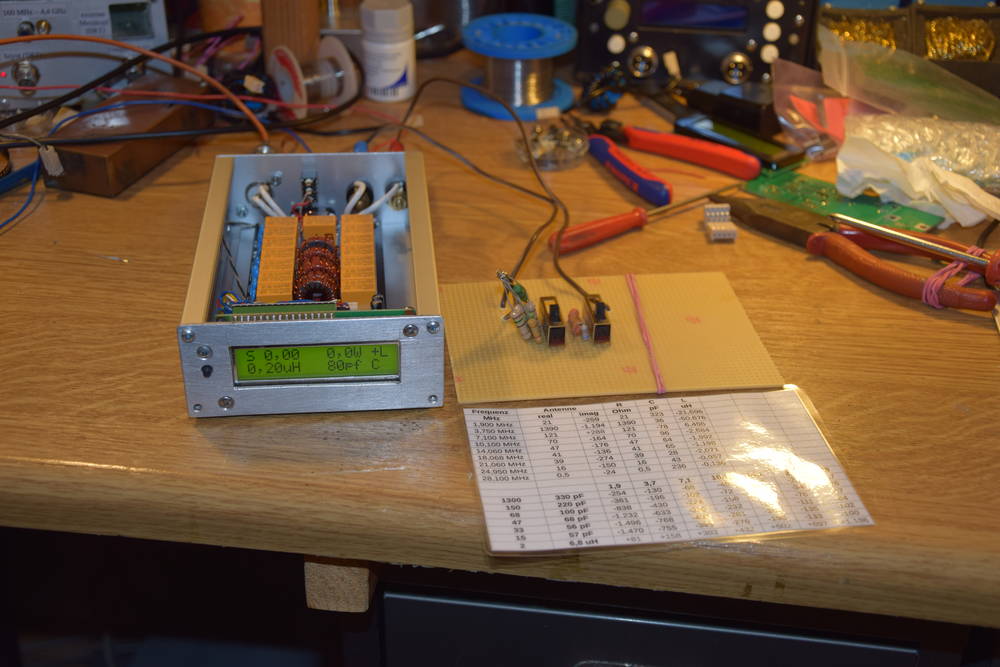

Ich habe auf der Platine des ATU100 einen neue PIC18F26K22 aufgelötet und passend für diesen PIC die Firmware neu geschrieben, mit meinem Match-Algorithmus. Es folgen Videos mit Matchbespielen an meine Kunstantenne. Ich kann mit der Kunstantenne etwa die Impedanzen meines Dipoles simulieren.

(Für größere Darstellung auf das Bild klicken.)

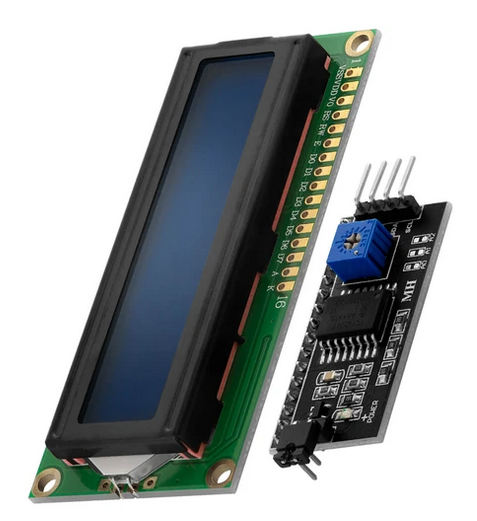

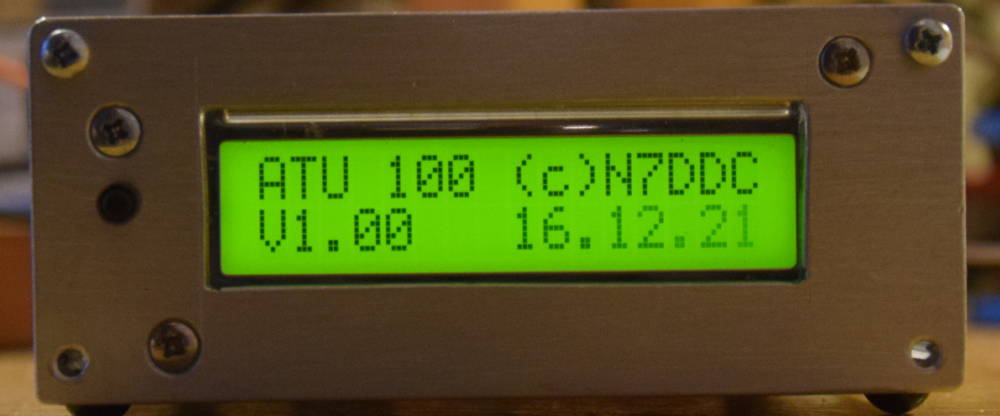

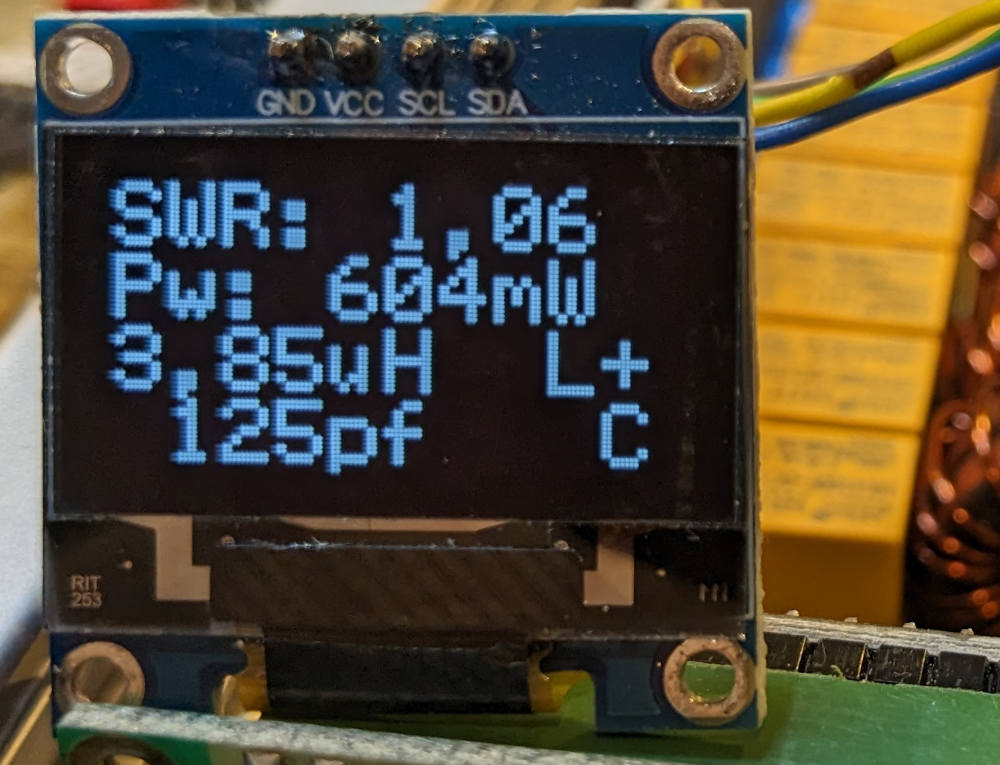

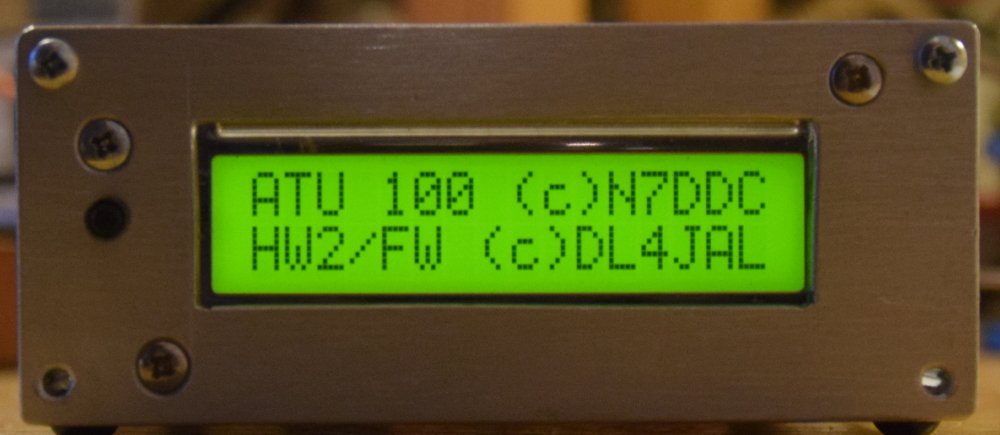

Inzwischen ist die Firmware so weit fortgeschritten, dass beide Displays funktionieren, LCD16x2 mit I2C-IC oder OLED 0,96 Zoll 128x64 Pixel auch I2C.


Abstimmbeispiel 1

Frequenz 28,4 MHz, Impedanz Z = 2 - 26j

Das SWR ist in der ersten LC-Variante nicht kleiner als 1,2, deshalb noch die Suche in der zweiten LC-Variante. In der ersten LC-Variante war aber das SWR kleiner, deshalb schaltet am Ende der ATU wieder zurück. Mit der besten Anpassung ist das SWR kleiner 1,5. Deshalb wird es gespeichert.


Abstimmbeispiel 2

Frequenz 24,9 MHz, Impedanz Z = 16 - 110j

Es wird wieder zuerst in der ersten LC-Variante gesucht. Da beim ersten Durchlauf kein SWR kleiner 2,5 gefunden wurde, schalte der ATU sofort in die zweite LC-Variante und beginnt dort die Suche und wird auch sofort fündig, SWR 1,05. Ich habe dann noch ReMatch angestossen um zu sehen ob das SWR noch zu verbessern ist.


Abstimmbeispiel 3

Frequenz 7,1 MHz, Impedanz Z = 150 + 303j, der imaginäre Impedanz-Anteil ist hier Induktiv.

Mit Match wird sofort die optimale Anpassung gefunden.


Abstimmbeispiel 4

Frequenz 3,7 MHz, Impedanz Z = 1300 - 1496j.
Auf dieser Frequenz ist mein Dipol sehr hochohmig.

Der ATU schafft die Anpassung nicht. Das L-Glied ist fast auf Maximum (L=8,53uH) und das SWR mit 1,77 noch schlecht.

(Für größere Darstellung auf das Bild klicken.)

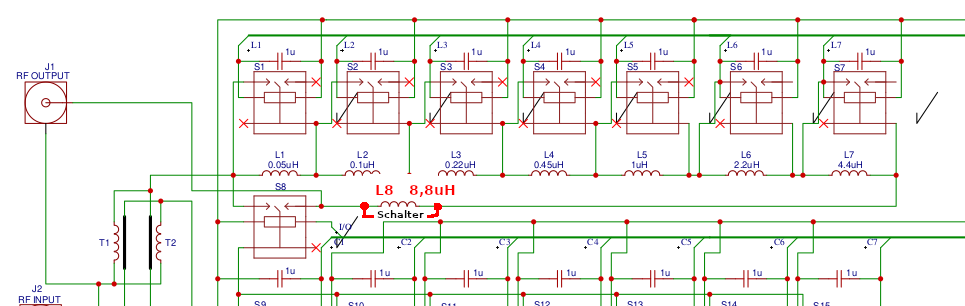

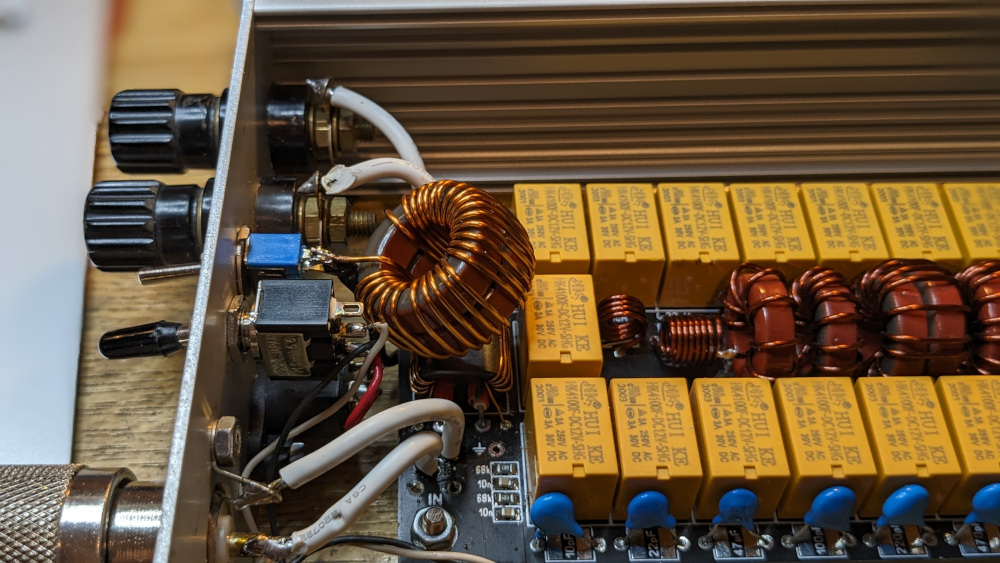

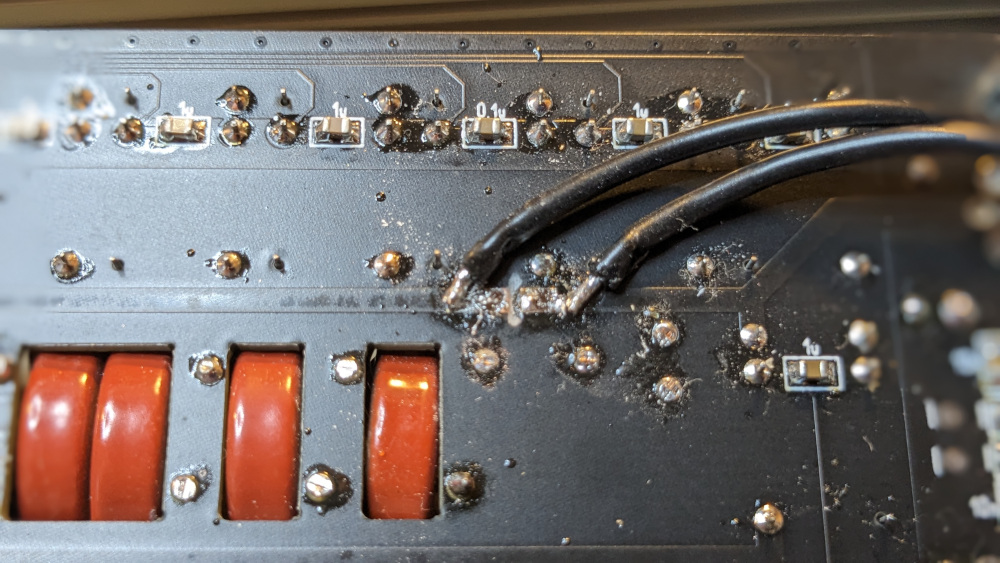

Ich habe eine zusätzliche Induktivität L8=8,8uH eingebaut, die ich mit einem kleinen Schalter an der Rückseite einschalten kann. Damit müsste die Anpassung klappen.

Neuer Match-Versuch mit L8. Es wird eine Anpassung auf 80m gefunden, SWR 1,05. Das L-Glied hat jetzt 3,3uH + 8,8uH = 12,1 uH.


Dateien zur Firmware nach DL4JAL

atu100_dl4jal_SW_1_xx_erw.pdf Beschreibung der Hardware-Umbau und Firmware. (07.09.2023)

mc_v1_06_1.hex HEX-Datei für den PIC18F26K22 LCD Display 2x16 (26.10.2023)

mc_v1_06_2.hex HEX-Datei für den PIC18F26K22 OLED 0,96 Zoll 128x64 (26.10.2023). Die Anzeige im Display lässt sich um 180 Grad drehen. Im SETUP vorletzter Punkt.

ATU100_N7DCC_dl4jal_fw_1_05.zip Die Quellen der Firmware. Anleitung in anleitung.txt. Das Kompilieren funktioniert nur mit Linux. (06.09.2023)


Ich habe PIC18F26K22 SSOP geordert und programmiert. Wer seinen ATU100 umbauen möchte, bitte Anfragen!

Es gibt 2 Versionen der Firmware. Eine Version 1, ATU100 mit LCD 2x16 und I2C Baustein und eine Version 2, ATU100 mit OLED 0,96 Zoll 128x64 Pixel.

DL4JAL@t-online.de PIC18F26K22 SSOP mit FW 1.06_1 für ATU100 mit LCD 2x 16

DL4JAL@t-online.de PIC18F26K22 SSOP mit FW 1.06_2 für ATU100 mit OLED 0,96 Zoll 128x64
